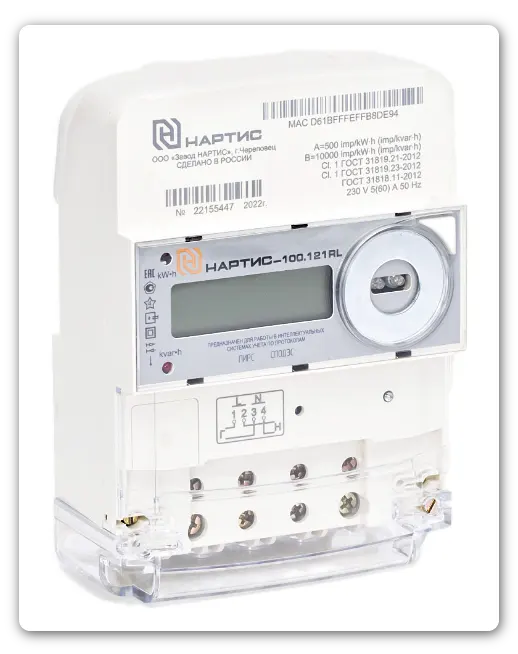

Счетчик НАРТИС-100 электрической энергии однофазный интеллектуальный предназначен для измерения активной и реактивной электрической энергии и мощности прямого и обратного направления в однофазных сетях переменного тока частотой 50 Гц, а также показателей качества электроэнергии.
Счетчик предназначен для организации многотарифного (до восьми), дифференцированного по времени суток, учета.
Прибор учета НАРТИС-100 может эксплуатироваться как автономно, так и в составе автоматизированных систем коммерческого учета электроэнергии (АСКУЭ) с заранее установленной программой и возможностью установки (коррекции) соответствующего тарифного расписания.

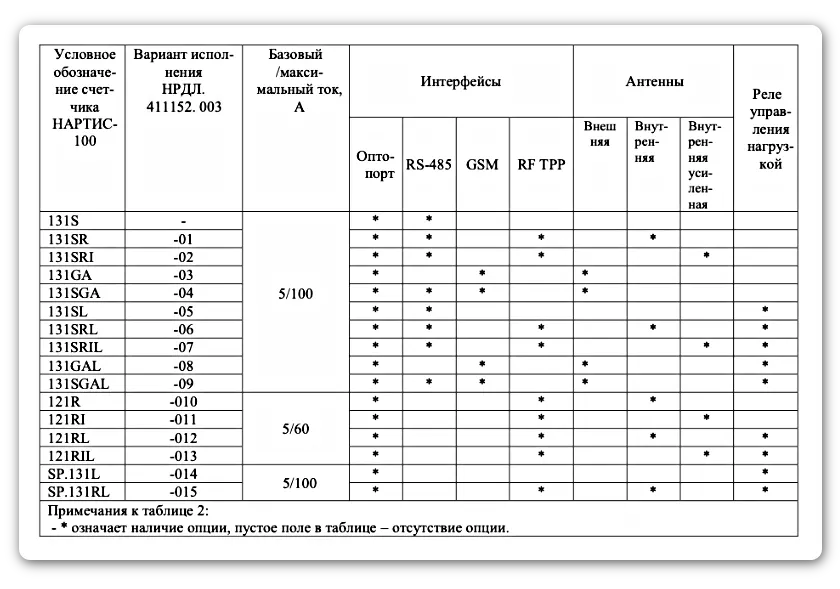

Варианты исполнения счетчиков НАРТИС-100
Варианты исполнения счётчика электроэнергии Нартис-100 представлены в Таблице 1:
| Условное обозначение счетчика НАРТИС-100 | Вариант исполнения НРДЛ.411152. 003 |
|---|---|
| 131S | — |
| 131SR | -01 |
| 131SRI | -02 |
| 131GA | -03 |
| 131SGA | -04 |
| 131SL | -05 |
| 131SRL | -06 |
| 131SRIL | -07 |
| 131GAL | -08 |
| 131SGAL | -09 |
| 121R | -010 |
| 121RI | -011 |
| 121RL | -012 |
| 121RIL | -013 |
| SP.13IL | -014 |
| SP.131RL | -015 |
Счетчики, в зависимости от варианта исполнения, предназначены для эксплуатации как в закрытом помещении, так и на открытом воздухе (счетчики архитектуры «Сплит»).
Счетчик, в обозначение которого не входят символы SP, предназначен для эксплуатации в закрытых помещениях, имеет возможность крепления на вертикальную поверхность-щиток монтажного шкафа, на винтах в трех точках и на DIN-рейку ТН35.
Счетчик, в обозначение которого входят символы SP, имеет расщепленную архитектуру. Блок измерительный счетчика архитектуры «Сплит» выполнен в корпусе наружной установки и предназначен для эксплуатации на открытом воздухе. Блок измерительный выполняет функции:
- выполнение измерений;
- ведение журналов и архивов;
- сохранение настроек;
- управление нагрузкой;
- передача данных с помощью модулей связи.
Индикация показаний и управление счетчиком осуществляется с помощью удаленного терминала (пульта индикации) по встроенному радиоканалу. Измерительный блок счетчика архитектуры «Сплит» имеет возможность крепления на стену здания стандартным нарезным крепежом или на опору ЛЭП стяжным хомутом.
В счетчике реализован протокол обмена СПОДЭС.
