В данной статье рассмотрим как посмотреть и снять показания о дневном и ночном потреблении электроэнергии со счетчика однофазного МИРТЕК-12-РУ.
Показания счетчика МИРТЕК-12-РУ отображаются ЖКИ (дисплее) устройства. При включении счетчик переходит в режим теста ЖКИ, в котором одновременно отображаются все сегменты ЖКИ.
После теста ЖКИ счетчик МИРТЕК-12-РУ переходит к циклической индикации информации, режимы которой в зависимости от исполнения счетчика могут иметь различное количество, а именно:
- для счетчиков с символом «A1» в условном обозначении, максимальное количество режимов индикации доступных для настройки составляет
14 режимов; - для счетчиков с символами «A1R1» или «A1R2» в условном обозначении, максимальное количество режимов индикации доступных для настройки составляет
26 режимов; - для счетчиков с символами в условном обозначении наименования «A1Rx-xxx-Px-xxx-D», где х – символы согласно условному обозначению счетчика, максимальное количество режимов индикации доступных для настройки составляет
39 режимов.
Пример наименования модели счетчика МИРТЕК-12-РУ-W9-A1R1-230-5-80A-ST-RF433/1-P2-HKLMOV3-D
Цифры на дисплее счетчика 88:88:88.88 — это основное поле для отображения значений тарифных накопителей, мощности, напряжения, тока и частоты сети, коэффициента мощности, времени или даты в зависимости от режима индикации, обозначаемого соответствующими знаками:
- знаки
kW・h— указатели энергии в кВт·ч; - знаки
kvar・h— указатели энергии в квар·ч; - знаки
kW— указатель мощности в кВт; - знаки
kvar— указатель мощности в квар; - знаки
var— указатель мощности в вар; - знаки V — указатель напряжения в сети в В;
- знаки A — указатель тока в фазной цепи в А.
Как снять показания счетчика МИРТЕК-12-РУ

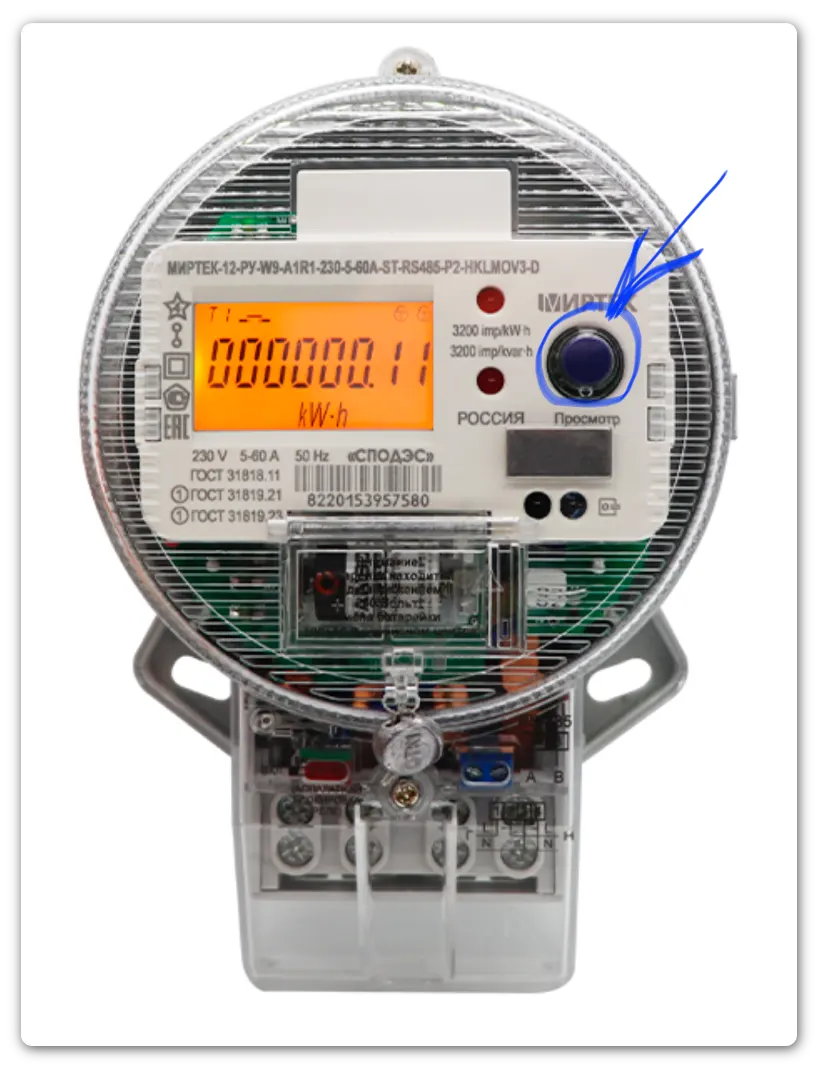

Переключение, как между основными режимами счетчика МИРТЕК-12-РУ, так и между дополнительными режимами может производиться в ручном режиме, для корпусных исполнений с механической кнопкой «Просмотр».
При этом последний кадр после нажатия на любую из кнопок будет показываться в течение 1 мин, после чего цикл автоматической индикации будет продолжен.
Итак, как быстро посмотреть показания счетчика и что нужно передать в энергосбытовую компанию? Все просто, по умолчанию счетчик МИРТЕК-12-РУ (например с символами «A1R1» или «A1R2») отображает поочередно информацию из группы данных — показания, время и дату. Передавать нужно значения (цифры) Тарифа 1 (Т1 — дневное потребление) и значения Тарифа 2 (Т2 — ночное потребление).
Не разницу между тарифами Т1 и Т2, а именно сами значения показаний Т1 и Т2. Если иного не указано в договоре с энергосбытовой компанией.
Пошаговая инструкция
- Нажмите кнопку «Просмотр»
Отобразится индикация текущего времени и действующего тарифа (если смотрите показания днём то —
Т1, если в ночное время, то —Т2). - Нажмите кнопку «Просмотр» ещё раз
Отобразится индикация текущей даты и статуса действующей тарифной программы (обычно статус — ⚒︎ рабочая).
- Нажмите кнопку «Просмотр» ещё раз
Отобразится индикация адреса счетчика в протоколе обмена МИРТЕК.
- Нажмите кнопку «Просмотр» ещё раз
Отобразится индикация потребленной активной электрической энергии в кВт·ч
нарастающим итогом суммарно по задействованным тарифам (напримерТ1иТ2) с указанием задействованных тарифов и единиц измерения (отображается арифметическая сумма модулей значений активной энергии обоих направлений:A++A-). - Нажмите кнопку «Просмотр» ещё раз

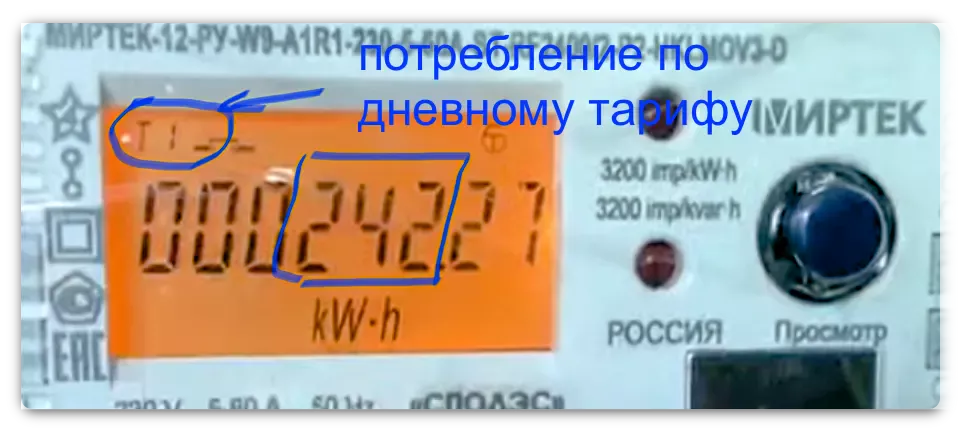

Отобразится индикация потребленной активной электроэнергии, учтенной по первому тарифу (Т1), с указанием единиц измерения в кВт·ч. Эти показания передаем как Дневные показания.
- Нажмите кнопку «Просмотр» ещё раз

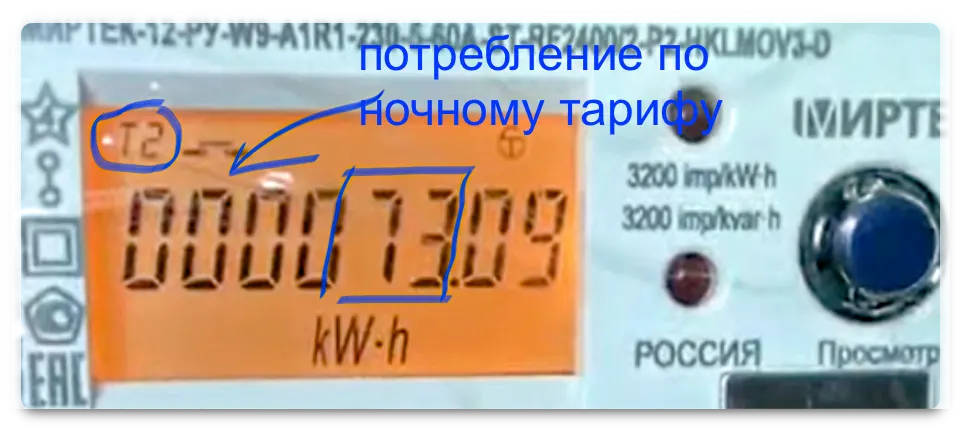

Отобразится индикация потребленной активной электроэнергии, учтенной по первому тарифу (Т2), с указанием единиц измерения в кВт·ч. Эти показания передаем как Ночные показания.
Обратите внимание, что передавать в энергосбытовую компанию нужно только значения показаний в
kW・h, по каждому тарифу. Если в счетчике настроен учет вkvar・h, то эти показания пропускаем (если только нет обязательных условий в вашем договоре энергоснабжения).
Ниже представлена полная схема режимов (экранов) циклической индикации счетчика МИРТЕК-12-РУ (для модификаций с символами «A1R1» или «A1R2»).
