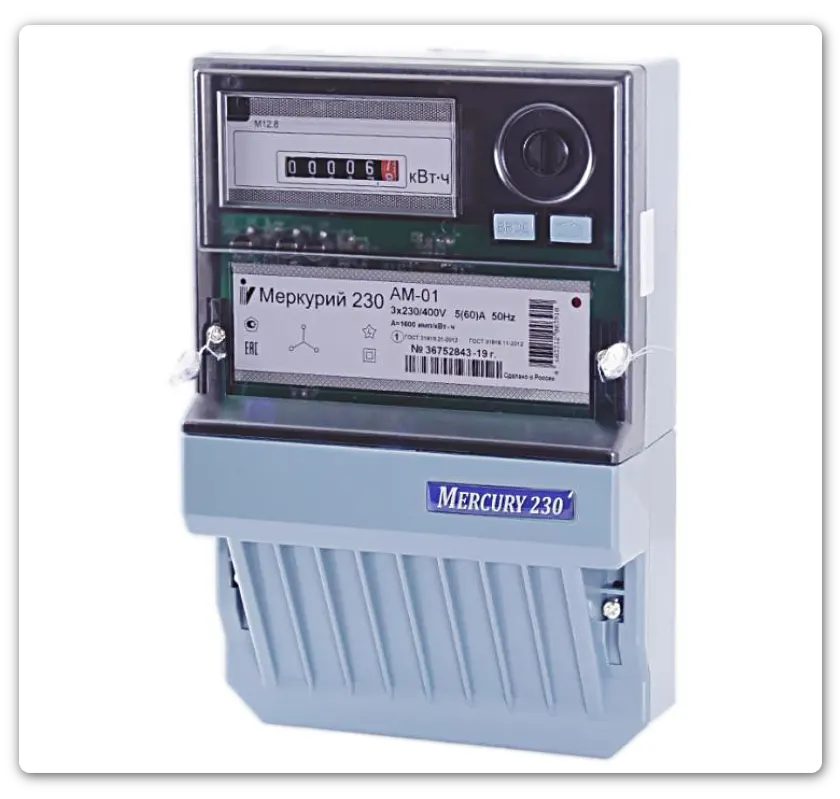

Счетчик электрической энергии Меркурий 230 АМ (Инкотекс) предназначен для измерения и учета электрической активной энергии переменного тока в трех- и четырехпроводных сетях переменного тока частотой 50 Гц.
Однотарифный счетчик Меркурий 230 АМ зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений Российской Федерации под № 25617-18 для ООО «НПК «ИНКОТЕКС», под № 80221-20 для ООО «НПФ «МОССАР».
Свидетельство об утверждении типа средств измерений RU.C.34.011.A № 28579/2 для ООО «НПК «ИНКОТЕКС», сертификат об утверждении типа средств измерений № 80221-20 для ООО «НПФ «МОССАР».
Технические характеристики
Основные метрологические характеристики
Основные технические характеристики
Число индицируемых разрядов отсчетного устройства → 6
Цена единицы младшего разряда отсчетного устройства при отображении энергии, кВт*ч:
- для счетчика «Меркурий 230АМ-00» → 0,01
- для счетчиков «Меркурий 230АМ-01», «Меркурий 230АМ-03» → 0,1
- для счетчика «Меркурий 230АМ-02» → 1
Количество тарифов → 1
Активная (полная) мощность, потребляемая цепью напряжения, при номинальном напряжении, нормальной температуре и номинальной частоте, Вт (В*А), не более → 1,0 (8,0)
Полная мощность, потребляемая цепью тока, при номинальном напряжении, нормальной температуре и номинальной частоте, В*А, не более → 0,1
Габаритные размеры счетчика (ШхВхГ), мм, не более → 170×258×74
Масса, кг, не более → 1,5
Степень защиты по ГОСТ 14254-2015 → IР51
Средний срок службы счетчика, лет → 30
Средняя наработка счетчика на отказ, ч → 200 000
В счетчиках функционирует импульсный выход: контакты 20(-) и 25(+). В счетчиках «Меркурий 230АМ-00» и «Меркурий 230АМ-03» импульсный выход имеет два режима работы: режим телеметрии и режим поверки. Переключение из режима телеметрии в режим поверки осуществляется путем подачи на контакты 18(-) и 23(+) постоянного напряжения (12) В.
