⎋ Габаритный чертеж и установочные размеры счетчика Наритис-100. Масса счетчика, блока измерительного
Конструктивно счётчики НАРТИС-100, предназначенные для использования в закрытых помещениях и блоки измерительные счетчиков архитектуры «Сплит», состоят из следующих узлов:
кожуха
измерительно-вычислительного блока, который включает печатный узел и трансформаторный блок, в состав которого входит клеммная колодка
Изображение 1. Габаритные размеры счетчика НАРТИС-100 вариантов исполнения НРДЛ. 41152.003 – НРДЛ.411152.003-09
Габаритные размеры счетчика вариантов исполнения НРДЛ. 41152.003 – НРДЛ.411152.003-09, мм, не более:
высота
164
ширина
67
длина
122
Таблица 1. Габаритные размеры счетчика Нартис-100 вариантов исполнения НРДЛ. 41152.003 – НРДЛ.411152.003-09

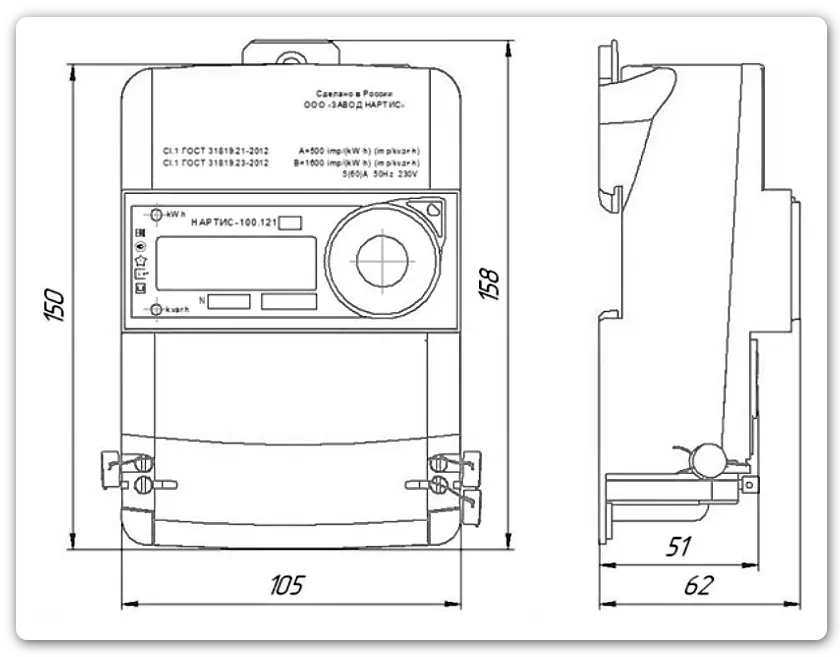

Изображение 2. Габаритные размеры счетчика НАРТИС-100 вариантов исполнения НРДЛ.411152.003-010 — НРДЛ.411152.003-013
Габаритные размеры счетчика вариантов исполнения НРДЛ.411152.003-010 – НРДЛ.411152.003-013, мм, не более:
высота
150
ширина
62
длина
105
Таблица 2. Габаритные размеры счетчика Нартис-100 вариантов исполнения НРДЛ.411152.003-010 – НРДЛ.411152.003-013
Изображение 3. Габаритные размеры счетчика НАРТИС-100 вариантов исполнения НРДЛ.411152.003-014 – НРДЛ.411152.003-015
Габаритные размеры измерительного блока счетчика вариантов исполнения НРДЛ.411152.003-014 – НРДЛ.411152.003-015, мм, не более:
высота
166
ширина
91
длина
125
Таблица 3. Габаритные размеры счетчика Нартис-100 вариантов исполнения НРДЛ.411152.003-014 – НРДЛ.411152.003-015
Масса счетчика НАРТИС-100
Масса счетчика, предназначенного для эксплуатации в закрытых помещениях, кг, не более
1
Масса блока измерительного, кг, не более
1,15
0,15
Таблица 4. Масса счетчика Нартис-100 в килограммах
