Счетчик электрической энергии однофазный многотарифный НАРТИС-100 имеет пять циклических режимов индикации. Для переключения режима индикации на передней панели счетчика, предназначенного для использования в закрытых помещениях, имеется кнопка.
В счетчиках НАРТИС-100 архитектуры «Сплит» кнопка управления индикацией находится на пульте индикации.
Что измеряет и показывает счетчик
Счетчик НАРТИС-100 обеспечивает сохранение информации об энергопотреблении в памяти в виде девятиразрядных чисел, шесть старших разрядов дают показания в кВт·ч (квар·ч), три младших указывают доли кВт·ч (квар·ч), а отображение информации на ЖКИ в виде восьмиразрядных чисел в кВт·ч (квар·ч) — шесть старших разрядов дают показания в кВт·ч (квар·ч), седьмой и восьмой разряды, отделенные точкой, указывают десятые и сотые доли кВт·ч (квар·ч) соответственно.
Счетчик НАРТИС-100 и пульт индикации обеспечивают циклическое отображение следующей информации:
- накопленной активной и реактивной энергии прямого и обратного направления по тарифам и по сумме тарифов на ЖКИ при отключенной сети с питанием от встроенной литиевой батареи
- текущего значения суммарной потребленной активной и реактивной энергии прямого и обратного направлений
- текущего значения потребленной активной и реактивной электроэнергии прямого и обратного направлений по тарифным зонам суток
- даты и времени
- действующего значения активной, реактивной, полной мощности прямого и обратного направлений
- действующего значения текущего напряжения
- действующего значения текущего тока
- частоты сети
- мгновенного значения температуры (справочно)
- действующего тарифа
- состояния встроенной батареи
- состояния реле управления нагрузкой
- количество, дату/время и код последнего события – нарушения качества поставляемой электроэнергии
- количество, дату/время и код последнего события – признака несанкционированного вмешательства
- количество, дату/время и код последнего события – аварийного сбоя в работе счетчика
- признак неработоспособности счетчика вследствие аппаратного или программного сбоя
Ручное снятие показаний
В ручном режиме управления информация считывается визуально с ЖКИ дисплея счетчика. Отображаемые параметры сгруппированы в несколько групп (циклов), содержимое каждого цикла может быть настроено через последовательный интерфейс.

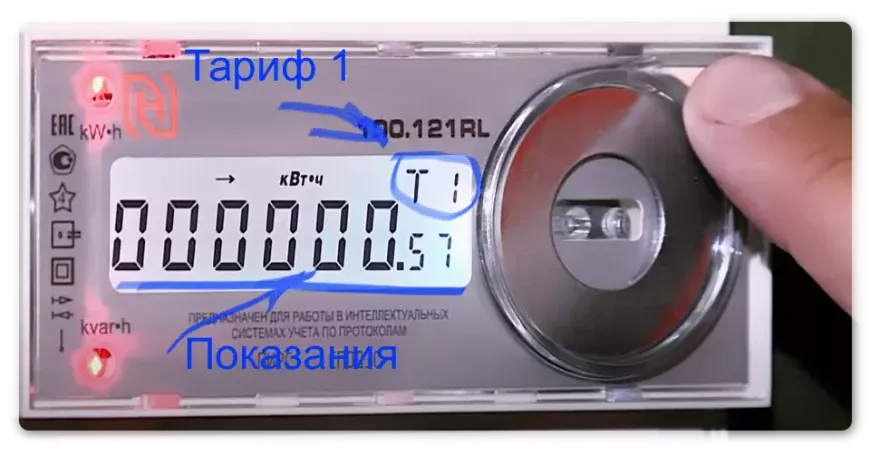

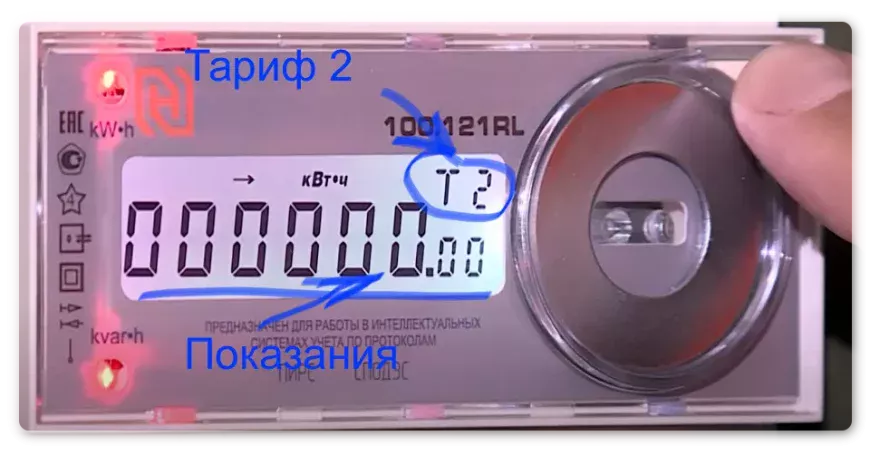

Итак, как быстро посмотреть показания счетчика и что нужно передать в энергосбытовую компанию? Все просто, по умолчанию счетчик НАРТИС-100 отображает поочередно информацию из 1 группы данных — показания, время и дату. Передавать нужно значения (цифры) Тарифа 1 (Т1 — дневное потребление) и значения Тарифа 2 (Т2 — ночное потребление).
Не разницу между тарифами Т1 и Т2, а именно сами значения показаний Т1 и Т2.

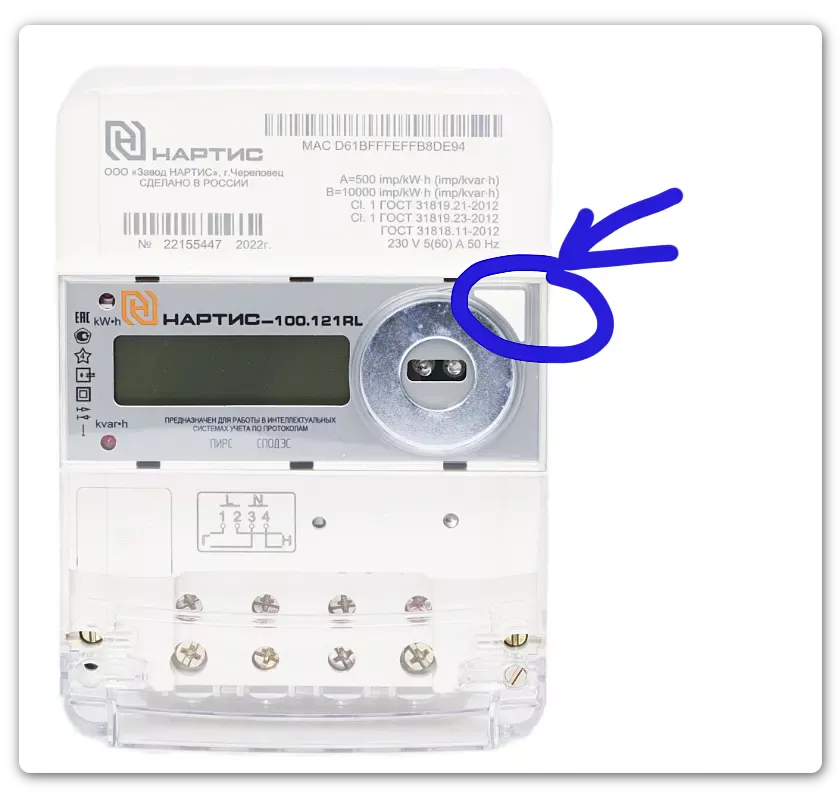

Выбор следующего или предыдущего параметра в текущем цикле осуществляется коротким (менее 1,5 сек) нажатием на кнопку (см. Изображение 1).
Переключение с Т1 на Т2 настраивается при конфигурировании счётчика электроэнергии специалистами энергосбытовой компании и срабатывает автоматически. Т.е. потребителю ничего переключать вручную — не требуется.
При отсутствии активности кнопки более 10 с, экран гаснет и устройство отображает поочередно показания, время и дату.
При отсутствии внешнего питания по нажатию кнопки счетчик НАРТИС-100 включается от резервной батареи и переходит в режим кратковременной индикации параметров первого цикла. Отображение параметров из других циклов недоступно.
Внешний вид ЖКИ дисплея
После включения счетчик находится в автоматическом режиме индикации и осуществляет циклическое переключение параметров первой группы. После нажатия любой кнопки автоматическое переключение останавливается, счетчик переходит в режим отображения параметров второй группы.
Переключение между циклами осуществляется длительным нажатием на кнопку (более 1,5 секунд). При этом происходит периодическая смена текущего цикла, на индикаторе выводится надпись «ГРУППА n» (где n – номер цикла). После того, как индикатор отобразит номер нужного цикла, кнопку следует отпустить.
По истечении одной минуты с момента последнего нажатия на кнопку происходит возврат в автоматический режим индикации первой группы.

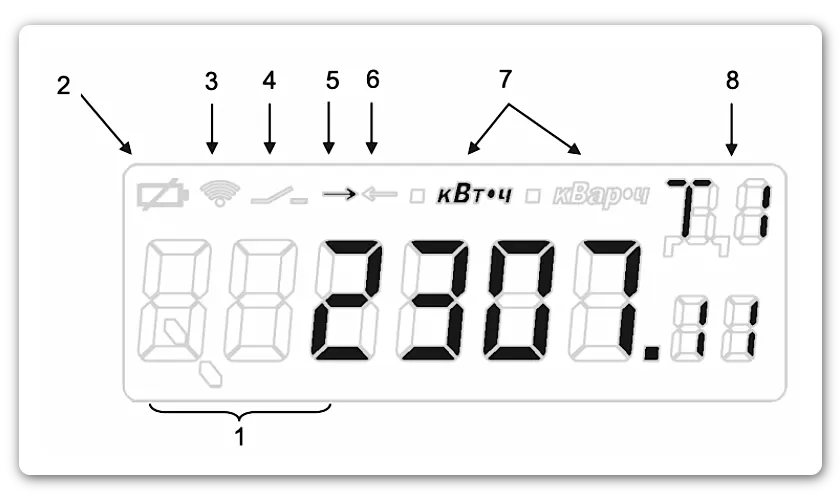

Дисплей счетчика электрической энергии НАРТИС-100 содержит ряд символов, предназначенных для отображения дополнительной информации:
- Место для буквенного обозначения измеряемого параметра (P, Q, S, U, I, F, COS, TAN, °С)
- Признак разряда встроенной батареи
- Признак обмена данными через встроенный модем
- Индикатор «нагрузка отключена»
- Индикация прямого направления энергии
- Индикация обратного направления энергии
- Индикация вида измеряемой энергии, признаки потребления активной и реактивной мощности
- Обозначение режима индикации даты, времени, номера тарифа, номера фазы, пиковой и средней мощностей за получас (Д, В, T, L, ПП, ПЧ).
Первый цикл индикации
В первом цикле индикации на дисплее счетчика отображаются:
- количество накопленной активной энергии прямого направления по тарифам
- количество накопленной активной энергии обратного направления по тарифам
- количество накопленной реактивной энергии прямого направления по тарифам
- количество накопленной реактивной энергии обратного направления по тарифам
Величина энергопотребления представлена в формате «XХХХХХ.xx», где XХХХХХ.xx – числовое значение (000000.00…999999.99). Номер тарифа отображается в правом верхнем поле и принимает значения от Т1 до T8.
При отображении показаний по действующему в данный момент тарифу номер тарифа мигает.
Второй цикл индикации
Во втором цикле отображаются:
- суммарное количество накопленной активной энергии прямого направления
- суммарное количество накопленной активной энергии обратного направления
- суммарное количество накопленной реактивной энергии прямого направления
- суммарное количество накопленной реактивной энергии обратного направления
- текущая дата
- текущее время

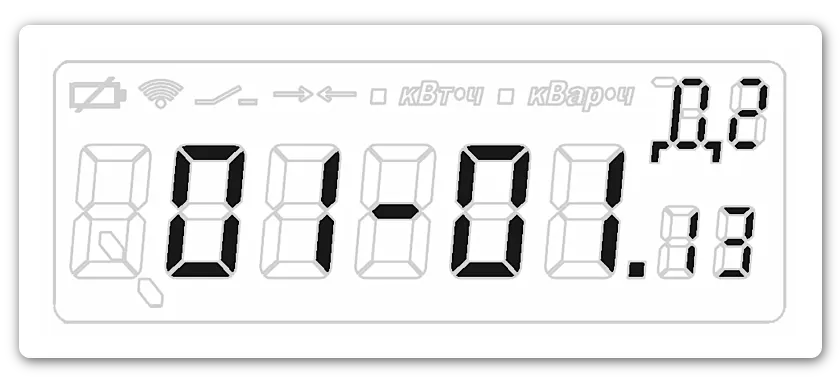

Формат отображения даты:
«ДД — ММ.гг», где «ДД» – число месяца (01…31), «ММ» – месяц (01…12), «гг» – последние цифры года (00…99).
При этом в правом верхнем поле отображается значение дня недели (Д1 – понедельник … Д7 – воскресенье).
Формат отображения времени «ЧЧ – ММ.сс», где «ЧЧ» – часы (00…23), «ММ» – минуты (00…59), «сс» – секунды (00…59).
При отображении времени в правом верхнем поле индицируется символ времени (В). При наличии включенного режима учета сезонного времени кроме символа (В) индицируется символ признака текущего сезона (Л — лето, З -зима).
Третий цикл индикации
В третьем цикле индикации отображаются текущие параметры сети и нагрузки:
- величина напряжения (U)
- величина тока (I)
- значения текущей активной мощности (P)
- значения текущей реактивной мощности (Q)
- значения текущей полной мощности (S)
- косинус угла φ (COS) для нагрузки
- тангенс угла φ (TAN) для нагрузки
- частота сети (F)
- температура справочно (ОС)
Четвертый цикл индикации

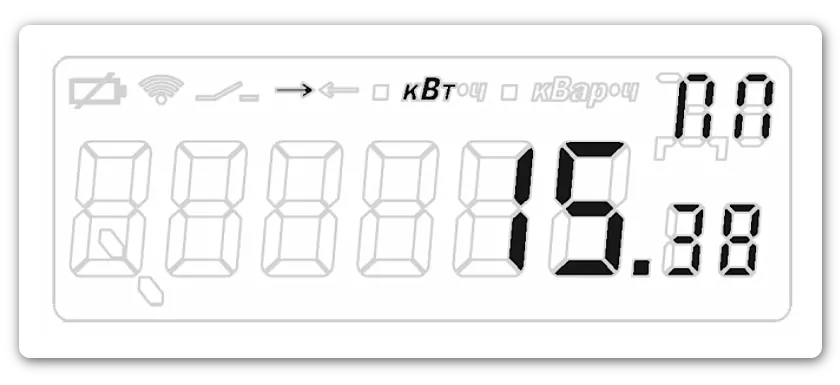

В четвертом цикле индикации отображается информация о активной и реактивной мощности за текущий получас. В правом верхнем поле указывается признак средней «ПС» или пиковой «ПП» мощности.
По умолчанию при выпуске счетчика пятый цикл пустой, и может быть запрограммирован по требованиям Заказчика.
