Как проверить уровнь сигнала по индикации модема iRZ ATM21

⎋ Схема проверки уровня сигнала GSM сети по индикации модема iRZ ATM21

Индикация уровня сигнала позволяет найти оптимальное место для установки антенны GSM / GPRS модема АТМ21.A / АТМ21.B.

Для определения уровня сигнала нажмите сервисную кнопку на корпусе модема и отпустите её.

Cервисная кнопка GSM модема iRZ ATM21
Изображение 1. Cервисная кнопка GSM модема iRZ ATM21

Если модем АТМ зарегистрирован в GSM-сети, светодиод активной SIM-карты в течение минуты будет мигать в соответствии с уровнем сигнала. По истечении минуты индикация вернётся к прежнему режиму работы.

В зависимости от уровня сигнала «CSQ» светодиод мигает соответствующее число раз:

  • уровень сигнала меньше 9 – 1 раз
  • уровень сигнала от 9 до 15 – 2 раза
  • уровень сигнала от 16 до 19 – 3 раза
  • уровень сигнала от 20 до 24 – 4 раза
  • уровень сигнала больше 24 – 5 раз

Периодичность мигания светодиода: 80 мс вкл / 400 мс выкл. После мигания соответствующего числа раз следует пауза длиной 4 секунды. Затем модем АТМ снова измеряет уровень сигнала, и все повторяется заново: светодиод мигает то число раз, которое соответствует уровню сигнала «CSQ», потом пауза 4 секунды – и так до тех пор, пока не истечет минута с момента нажатия сервисной кнопки.

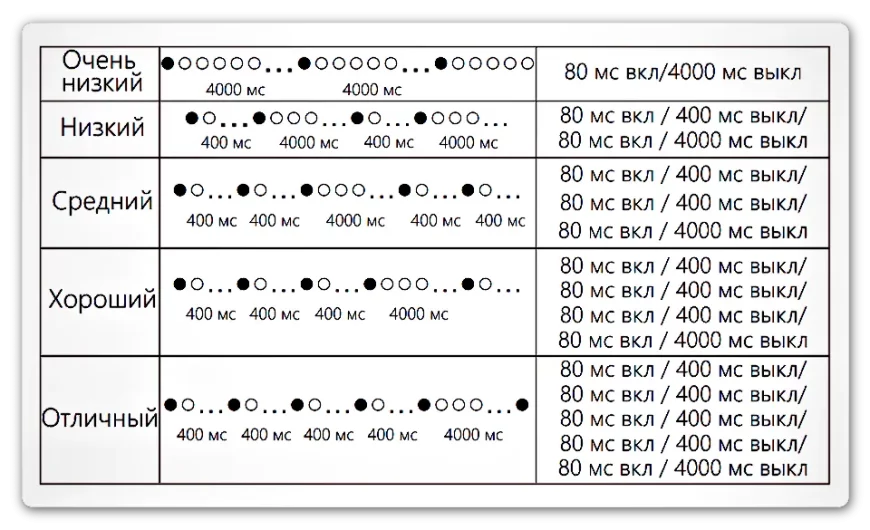

Схема индикации iRZ ATM21. Проверка уровня сигнала
Изображение 2. Схема индикации iRZ ATM21. Проверка уровня сигнала

Для стабильной работы модемов АТМ21.A / АТМ21.B необходимо обеспечить уровень сигнала не ниже среднего.
