Как снять показания с однофазного счетчика электрической энергии СЕ 102 R5.1

Автор На чтение 2 мин Просмотров 2.7к. Опубликовано
⎋ Руководство по снятию показаний с однофазного счетчика электроэнергии СЕ 102 (исполнения корпуса R5.1), Энергомера

Счетчик электроэнергии СЕ 102 R5.1 предназначен для измерения и учета потребленной активной энергии в однофазных цепях переменного тока, организации многотарифного учета электроэнергии, измерения параметров сети.

  • Счетчик соответствует требованиям ГОСТ 31818.11- 2012, ГОСТ 31819.21-2012
  • диапазон рабочих температур от -45 до +70 °С
  • средний срок службы счетчика – 30 лет
  • установочный межповерочный интервал – 16 лет
  • сведения о сертификации счетчика приведены в формуляре ИНЕС.411152.090 ФО и/или на сайте изготовителя
  • утилизации подлежит счетчик, выработавший ресурс и непригодный для дальнейшей эксплуатации (сгоревший, разбитый и т.п.)

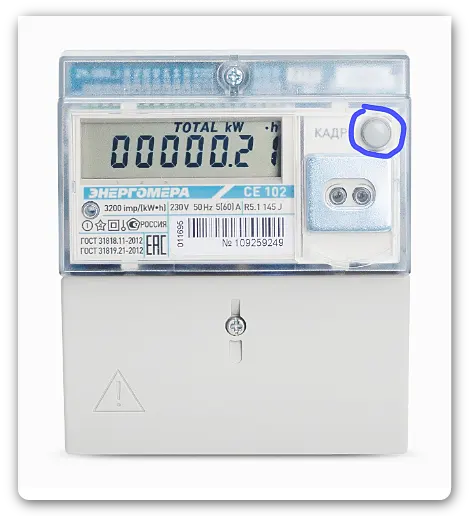

Кнопка «КАДР» для смены кадров показаний счетчика электрической энергии СЕ 102 R5.1
Изображение 1. Кнопка «КАДР» для смены кадров показаний счетчика электрической энергии СЕ 102 R5.1

Общий вид ЖКИ счетчика

Параметры потребленной электроэнергии отображаются на дисплее ЖКИ (Жидко Кристаллический Индикатор) электросчетчика.

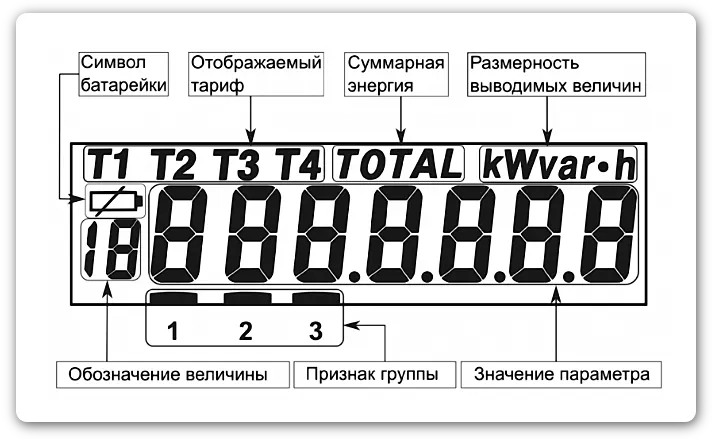

Дисплей и отображаемые данные счетчика электроэнергии СЕ 102 R5.1 Энергомера
Изображение 2. Дисплей и отображаемые данные счетчика электроэнергии СЕ 102 R5.1 Энергомера

Порядок снятия показаний счетчика СЕ 102 R5.1 (памятка)

  1. На ЖКИ будут отображены показания электроэнергии.
  2. Смена кадров выполняется кнопкой «КАДР». Порядок переключения показан на рисунке ниже.

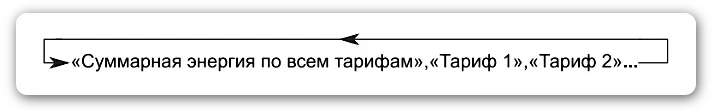

Смена кадров для просмотра показаний счетчика электроэнергии СЕ 102 R5.1 Энергомера
Изображение 3. Смена кадров для просмотра показаний счетчика электроэнергии СЕ 102 R5.1 Энергомера

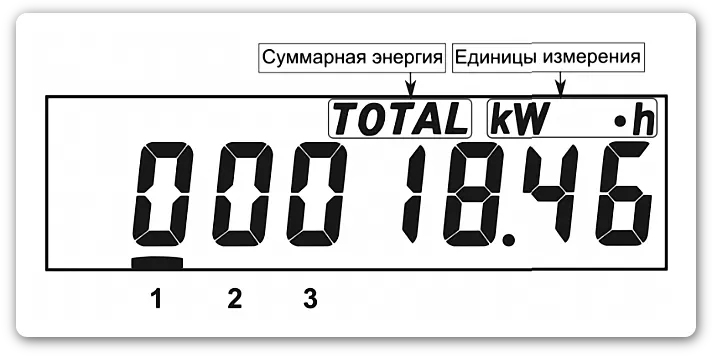

На экране отображаются показания электроэнергии, накопленные нарастающим итогом суммарно по всем тарифам в киловатт-часах (Изображение 4).

Показания электроэнергии, накопленные нарастающим итогом по всем тарифам в киловатт-часах СЕ 102 R5.1 Энергомера
Изображение 4. Показания электроэнергии, накопленные нарастающим итогом по всем тарифам в киловатт-часах СЕ 102 R5.1 Энергомера

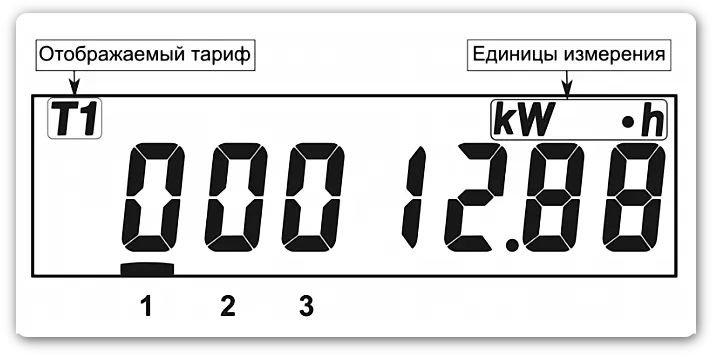

На экране отображаются показания электроэнергии нарастающим итогом по тарифу 1 в киловатт-часах (Изображение 5).

Показания электроэнергии нарастающим итогом по тарифу 1 в киловатт-часах СЕ 102 R5.1 Энергомера
Изображение 5. Показания электроэнергии нарастающим итогом по тарифу 1 в киловатт-часах СЕ 102 R5.1 Энергомера

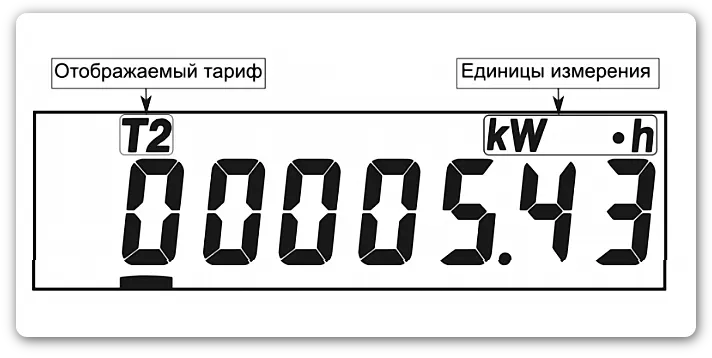

На экране отображаются показания электроэнергии нарастающим итогом по тарифу 2 в киловатт-часах (Изображение 6).

Показания электроэнергии нарастающим итогом по тарифу 2 в киловатт-часах СЕ 102 R5.1 Энергомера
Изображение 6. Показания электроэнергии нарастающим итогом по тарифу 2 в киловатт-часах СЕ 102 R5.1 Энергомера
