Что означает моргание индикации модема iRZ ATM21 (A/B)

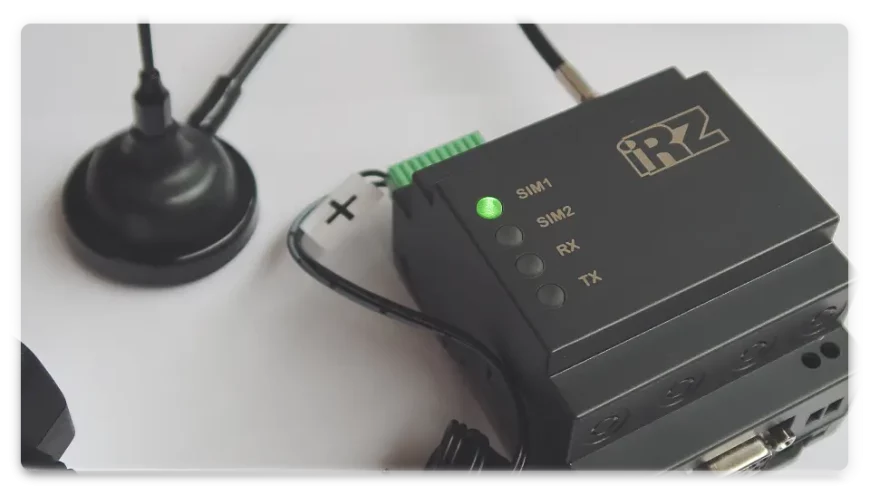

Для отображения процесса работы SIM карт при передачи данных GSM / GPRS модемы iRZ ATM21.A, ATM21.B используют светодиодную индикацию, которая расположена на корпусе устройства.

Подайте напряжение на модем через разъем питания. Модем установит GPRS-соединение, используя главную SIM-карту.

По USB-интерфейсу будет выведен лог с отладочной информацией о работе модема.

Схемы индикаций модема

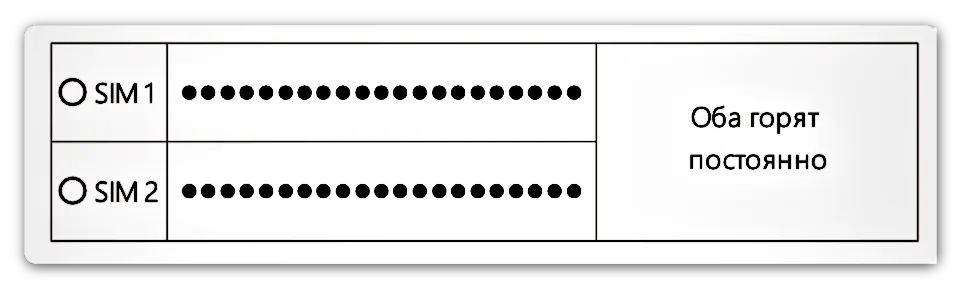

1. Питание осуществляется только по USB-интерфейсу (нет питания 7-40В или ~220В, GSM-модуль выключен)

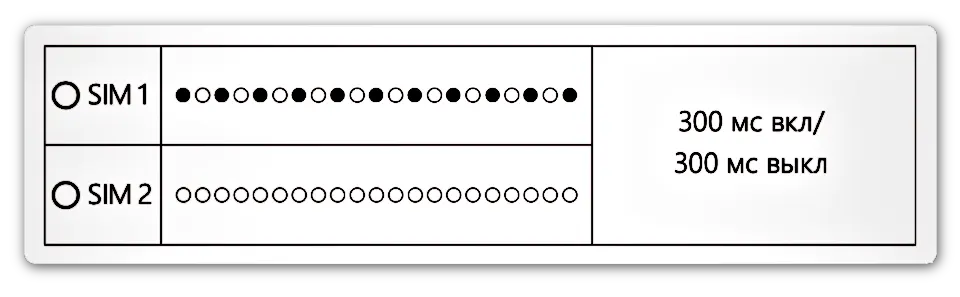

2. Загрузка модема, проверка SIM-карты, регистрация в сети

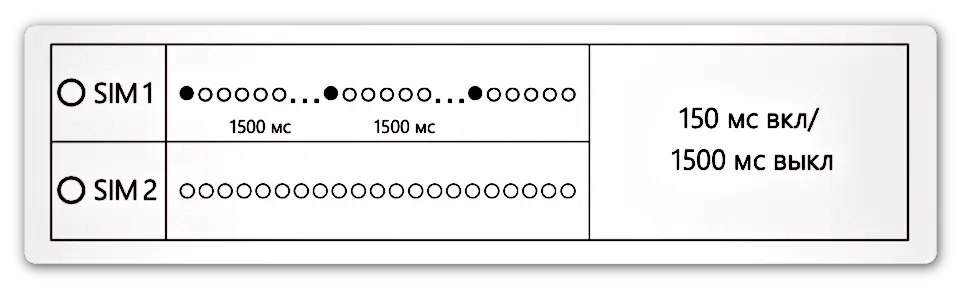

3. Модем зарегистрирован в сети, устанавливается GPRS-соединение

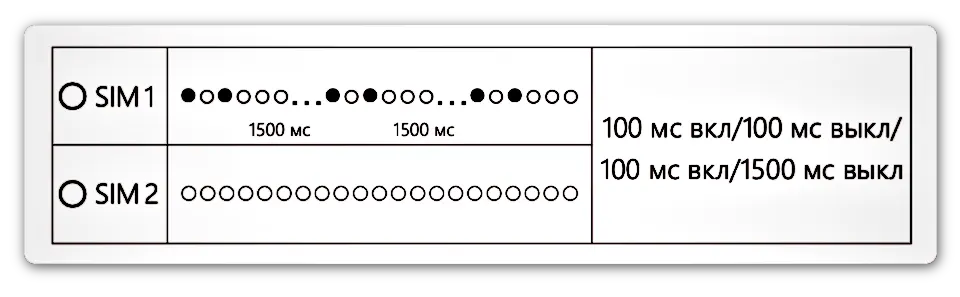

4. GPRS-соединение установлено

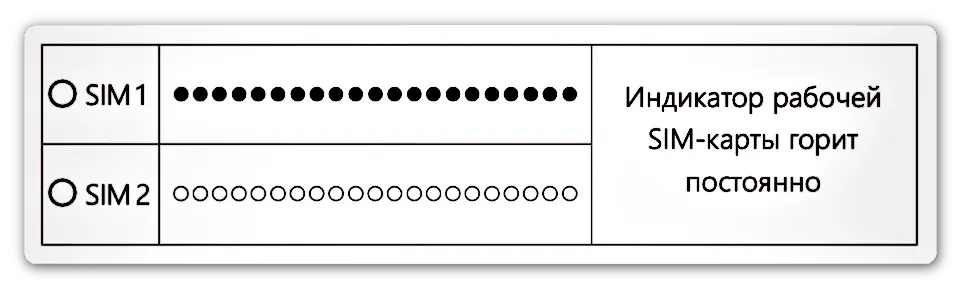

5. Модем установил соединение с сервером

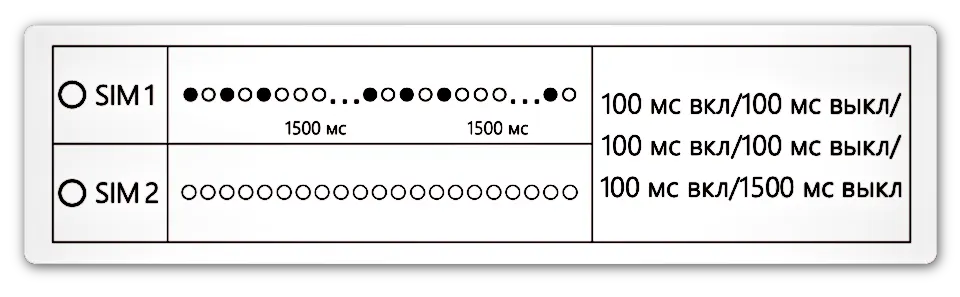

6. Модем установил CSD-соединение
7. Модем находится в ждущем режиме

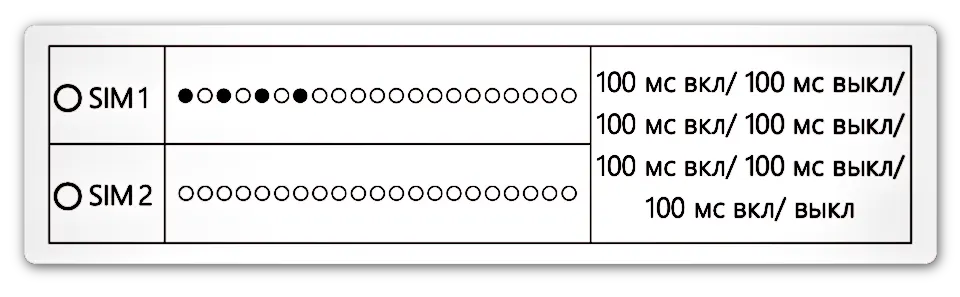

8. Отправка или прием SMS-сообщения, входящий звонок
9. Индикация передачи данных по интерфейсу RS485 (мигает зеленый светодиод)

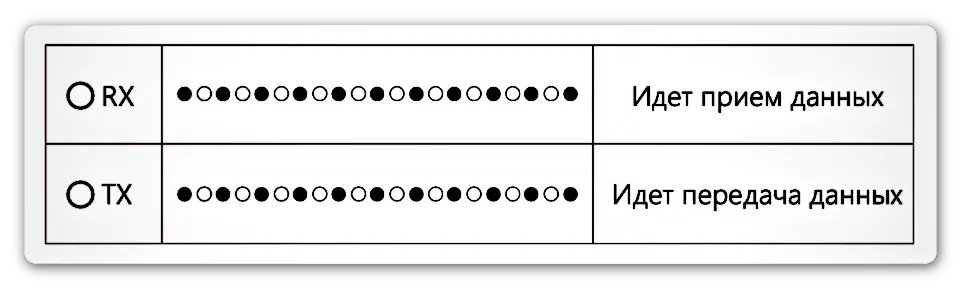

10. Индикация передачи данных по интерфейсу RS232 (мигает красный светодиод)

Подробнее о функциях и стоимости универсальных модемов iRZ ATM21 можно узнать по ссылке
