В счетчике, для часов реального времени используется встроенный литиевый элемент питания CR14250BL-VY. Замену литиевого элемента питания необходимо проводить только в сервисной или мастерской энергоснабжающей организации, имеющей полномочия проводить ремонт и поверку счетчика.
Процедура замены элемента питания
- В счетчике электроэнергии СЕ 208 необходимо удалить пломбы энергоснабжающей организации, сервисной службы и госповерки
- Снять кожух счетчика, вынуть из разъема верхнюю плату счетчика
- Выпаять из платы литиевый элемент питания и заменить его.
- После замены литиевого элемента установить плату на прежнее место, закрыть и опломбировать счетчик, провести его поверку, установить дату и время, произвести инициализацию электронной пломбы корпуса.
Замену литиевого элемента, необходимо выполнять с соблюдением полярности по обозначениям на плате. Рекомендуемый литиевый элемент питания – CR14250BL-VY фирмы EEMB или аналогичный.
Литиевый элемент питания должен иметь следующие технические характеристики:
- напряжение питания +3,0 В;
- емкость не менее 900 (мA∙ч);
- рабочий температурный диапазон от минус 40°С до 85°С;
- саморазряд не более 1 % в год.
При каждой замене, в формуляр необходимо вносить отметку – кем, когда и на какой литиевый элемент питания была выполнена замена.
Процедура замены элемента питания в счетчике CE 208 S7

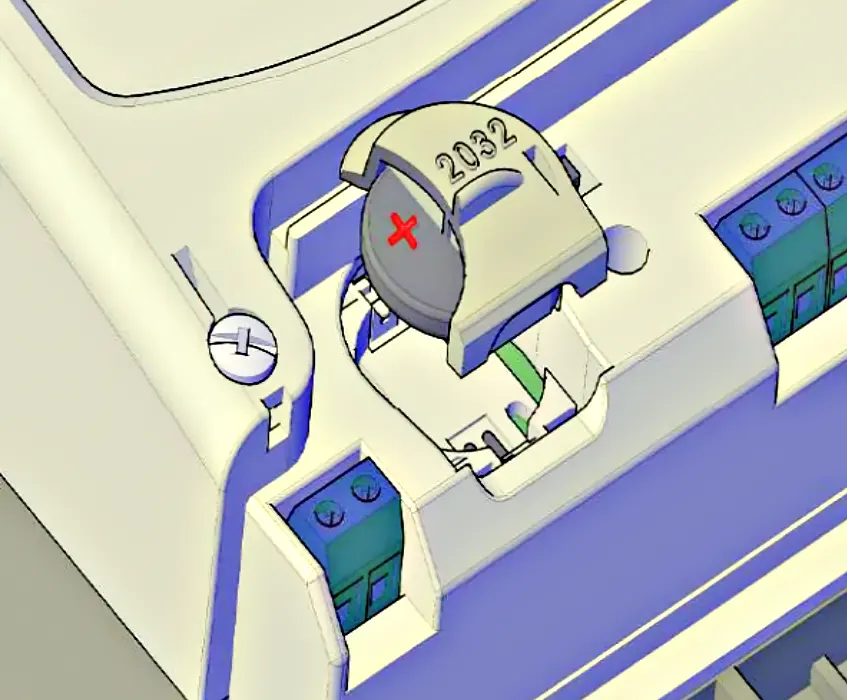

В счетчике CE208 S7 имеется возможность установки дополнительного литиевого элемента питания (в случае разряда встроенного) без вскрытия корпуса счетчика.
Для его подключения (или замены) необходимо удалить пломбы энергоснабжающей организации, снять крышку зажимов и извлечь держатель литиевого элемента питания, установить в держатель новый элемент, после чего установить его на прежнее место. Рекомендуемый литиевый элемент – СR2032 или аналогичный.
Литиевый элемент должен иметь следующие технические характеристики:
- напряжение питания +3,0 В;
- емкость не менее 250 (мA•ч);
- рабочий температурный диапазон от минус 40°С до 85°С;
- саморазряд не более 1 % в год.
