Счетчик электроэнергии СЕ 208 S7 предназначен для измерения активной и реактивной электрической энергии в однофазных цепях переменного тока и организации многотарифного учета электроэнергии.
Давайте рассмотрим порядок визуального просмотра и снятия показаний с прибора учета электрической энергии СЕ208 (модификации S7).
Управление счетчиком
- Нажмите кнопку «КАДР» на счетчике, включится подсветка ЖКИ.
- На ЖКИ будут отображены показания электроэнергии.
Условные обозначени, индикации, параметры вывода показаний на дисплее счетчика СЕ 208 S7 описаны >> здесь
Порядок снятия показаний СЕ 208 S7 (памятка)
Смена кадров выполняется кнопкой «КАДР». Порядок переключения показан на рисунке ниже:

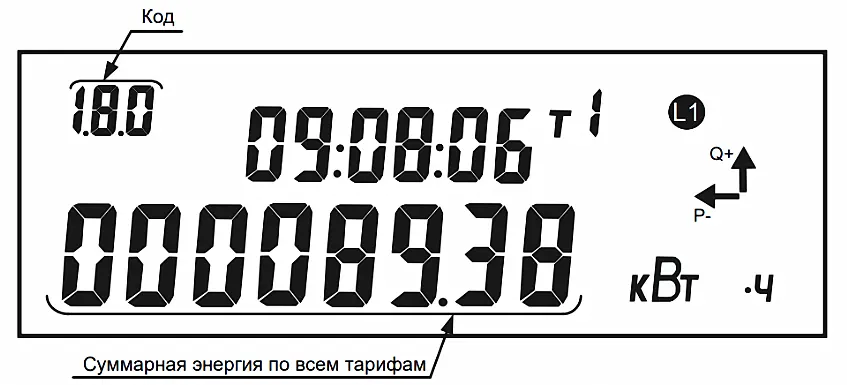

Код 1.8.0 означает, что на экране отображаются показания электроэнергии в сумме по всем тарифам.

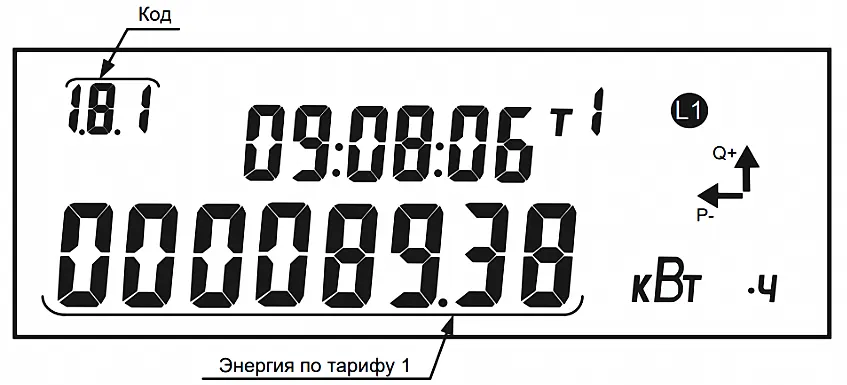

Код 1.8.1 означает, что на экране отображаются показания электроэнергии по тарифу 1.
Код 1.8.2 означает, что на экране отображаются показания электроэнергии по тарифу 2.
Выводимые сообщения об аварии или неисправности сети
Info 2 – разное направление активной мощности в фазном и нейтральном канале или обратный поток активной мощности для однонаправленного счетчика.
