В счетчике электроэнергии CE 207-R7, для часов реального времени используется встроенный во внутрь счетчика литиевый элемент питания CR14250BL-AX или аналогичный.
Замену литиевого элемента питания необходимо проводить только в сервисной или мастерской энергоснабжающей организации, имеющей полномочия проводить ремонт и поверку счетчика.
Замена основного литиевого элемента питания
При замене литиевого элемента питания необходимо:
- Удалить пломбы поверителя.
- Снять крышку корпуса счетчика CE207-R7.
- Вынуть из разъёма верхнюю плату счетчика.
- Выпаять из платы литиевый элемент и заменить его. Монтаж нового литиевого элемента, необходимо выполнять с соблюдением полярности по обозначениям на плате. При замене необходимо использовать, литиевый элемент питания аналогичный заменяемому. Рабочий температурный диапазон от минус 40°С до 85°С; саморазряд не более 1 % в год.
- Установить плату на прежнее место.
- Закрыть крышку корпуса счетчика.
- Проконтролировать напряжение литиевого элемента питания, установить дату и время, выполнить инициализацию электронной пломбы корпуса.
Выполнив выше указанные действия, необходимо осуществить поверку и пломбировку крышки корпуса счетчика пломбой поверителя. После замены литиевого элемента питания необходимо в формуляр внести информацию в таблицу «Информация о замене литиевого элемента питания».
Инструкция по снятию показаний счетчика CE 207 → читать

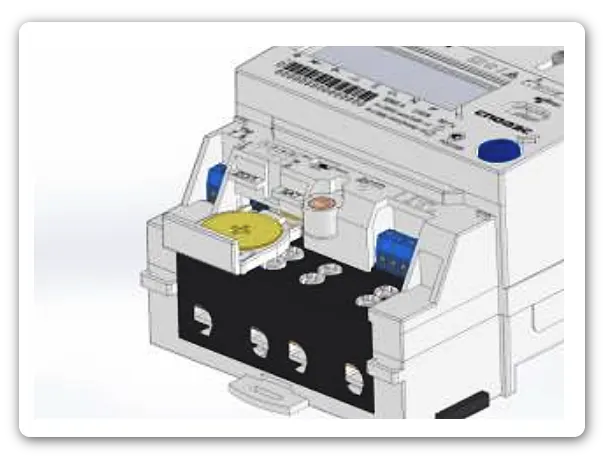

Замена дополнительного литиевого элемента
В счетчике CE207-R7 имеется возможность установки дополнительного литиевого элемента питания (в случае разряда встроенного) без вскрытия корпуса счетчика.
Замена дополнительного литиевого элемента питания CR2032 возможна при включенном напряжении, при этом следует соблюдать меры предосторожности, т.к. литиевый элемент питания находится под напряжением 230 В.
Для подключения или замены литиевого элемента питания при поданном напряжении питания необходимо:
- Удалить пломбы энергоснабжающей организации.
- Снять клеммную крышку счетчика.
- Извлечь держатель литиевого элемента питания.
- Установить в держатель новый литиевый элемент питания, соблюдая полярность.
- Установить его на прежнее место.
После установки, обязательно проконтролировать напряжение литиевого элемента питания.
Выполнив выше указанные действия, необходимо осуществить пломбировку клеммной крышки счетчика пломбой энергоснабжающей организации.
В случае замены дополнительного литиевого элемента питания на счетчике при отключенном напряжении питания, необходимо:
- Удалить пломбы энергоснабжающей организации.
- Снять клеммную крышку.
- Извлечь держатель литиевого элемента питания.
- Установить в держатель новый литиевый элемент питания, соблюдая полярность, и установить его на прежнее место.
Рекомендуемый литиевый элемент питания – CR2032 или аналогичный. Литиевый элемент должен иметь следующие технические характеристики:
- напряжение питания 3,0 В
- емкость не менее 220 (мA•ч)
- рабочий температурный диапазон от минус 40 до 85 °С
- саморазряд не более 1 % в год
После установки, обязательно проконтролировать напряжение литиевого элемента питания, установить дату и время, выполнить инициализацию электронной пломбы корпуса. Выполнив выше указанные действия, необходимо осуществить пломбировку клеммной крышки счетчика пломбой энергоснабжающей организации.
