Счетчик электроэнергии СЕ 207 (Энергомера) предназначен для измерения активной и реактивной электрической энергии в однофазных цепях переменного тока и организации многотарифного учета электроэнергии. Давайте рассмотрим порядок визуального просмотра и снятия показаний с прибора учета электрической энергии СЕ 207 (модификации R7 / S7).

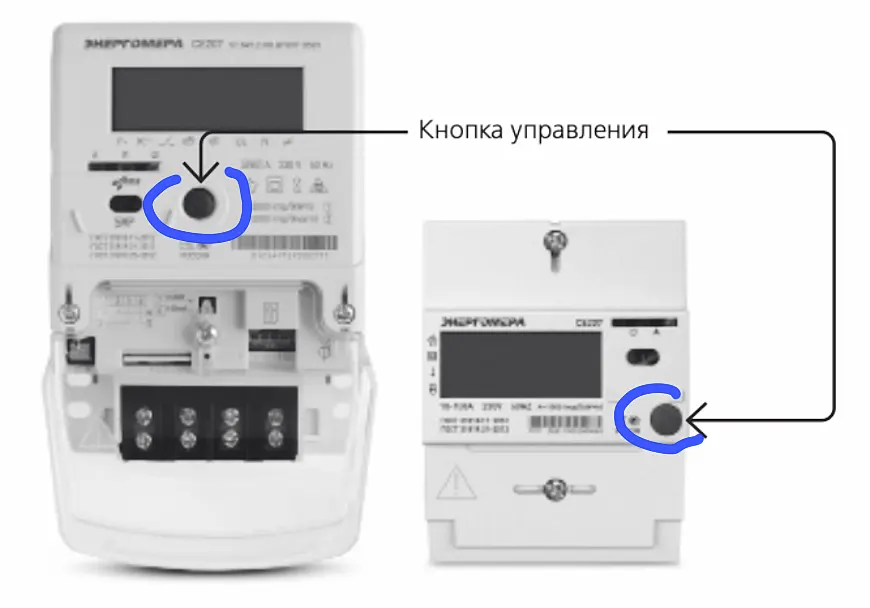

Управление счетчиком
- Краткое нажатие (менее 1 с) – переключение кадров.
- Длительное нажатие (более 1 с) – переключение групп.
Условные обозначени, индикации, параметры вывода показаний на дисплее счетчика CE 207 описаны в >> статье.
Порядок снятия показаний СЕ 207 (памятка)
После снятия показаний, через 60 секунд бездействия, потухнет подсветка ЖКИ. Для включения подсветки нажмите Кнопку управления.
Группа 1. Главная группа
Автоматически отображаются показания данной группы. Для перехода к следующем кадру нажмите Кнопку управления (краткое нажатие).
Именно данной группе фиксируются накопленные показания количества потребленной электроэнергии. Показания распределены по кадрам на суммарные и по отдельному тарифу (Т1, Т2 и т.д.), в зависимости от настроек счетчика.
В «группе 1» выводятся на дисплей прибора следующие показания:

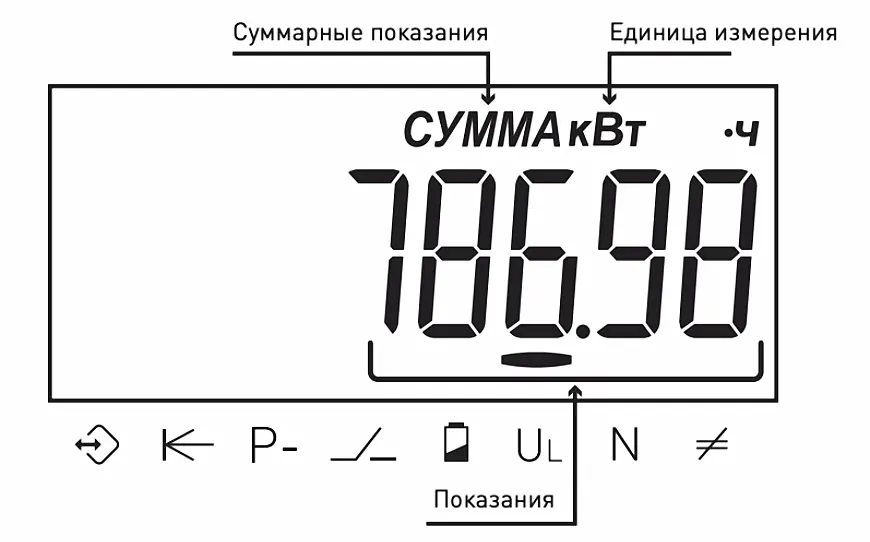

- Суммарные показания

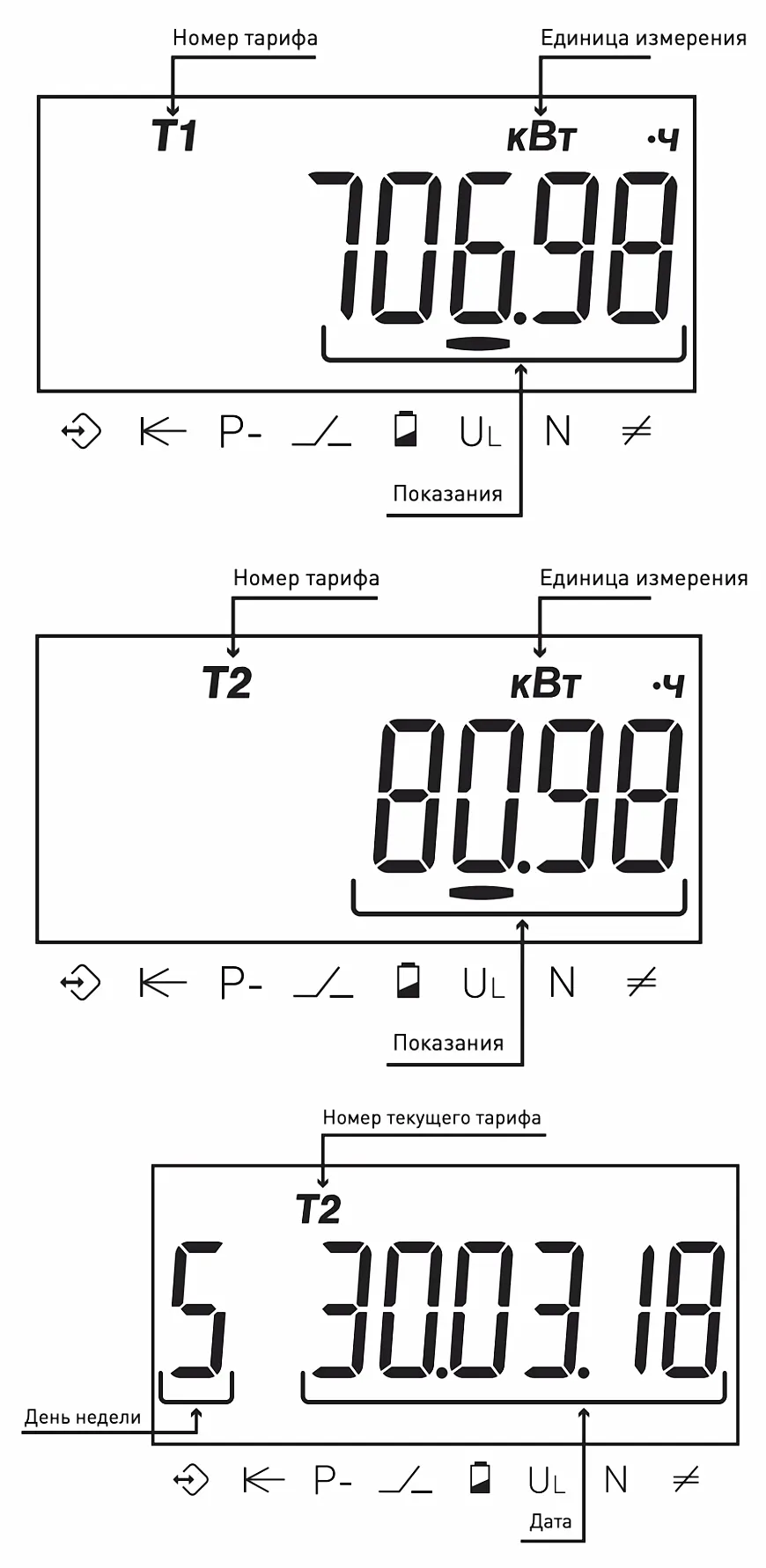

- Показания по тарифам Т1 и Т2
- День недели и Дата
- Время
Обычно для начисления оплаты за потребленную электроэнергию управляющая или энергосбытовая компании просят передать либо суммарные (цифры на первом кадре, все цифры слева от разделительной точки) или показания по каждому тарифу (кадры с индикацией Т1 или Т2). Тарифное разделение применяют для учета расхода электроэнергии в дневное и ночное время.

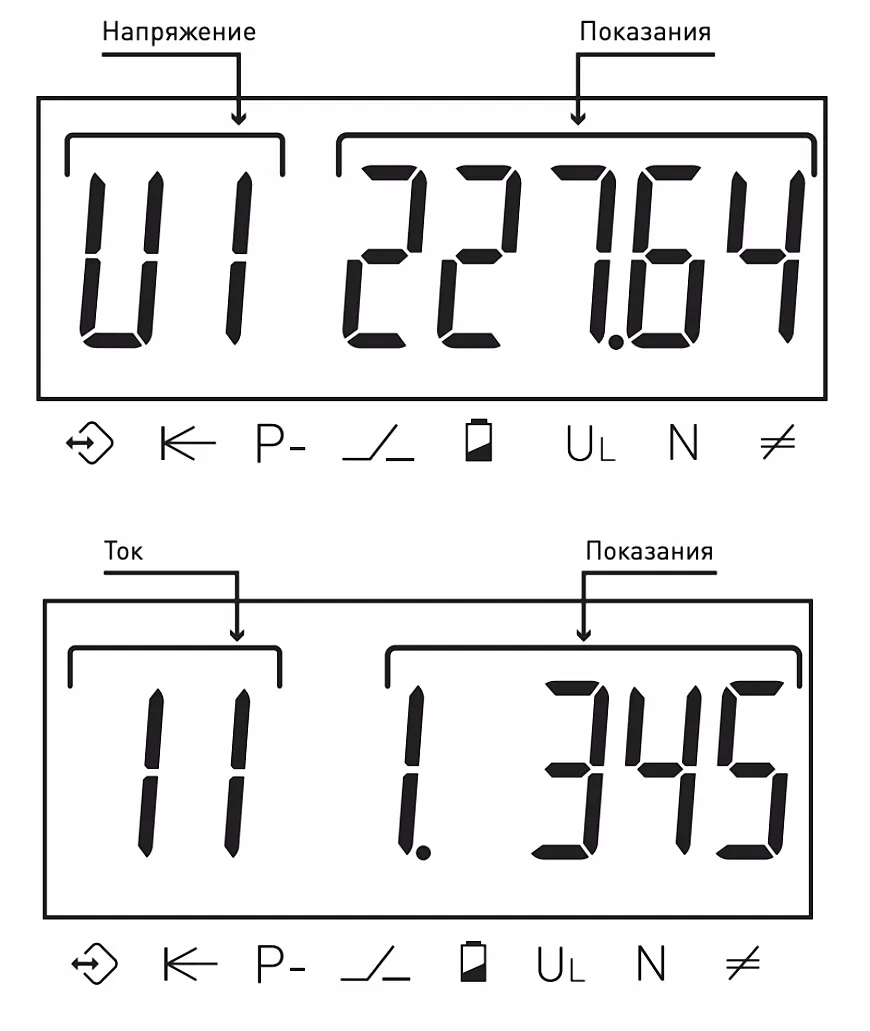

Группа 2. Параметры сети
Для перехода в «группу 2» нажмите и удерживайте кнопку управления не менее 1 секунды.
В «группе 2» выводятся на дисплей СЕ207 следующие показания:
- Напряжение по фазе и показания
- Ток по фазе и соответствующие показания

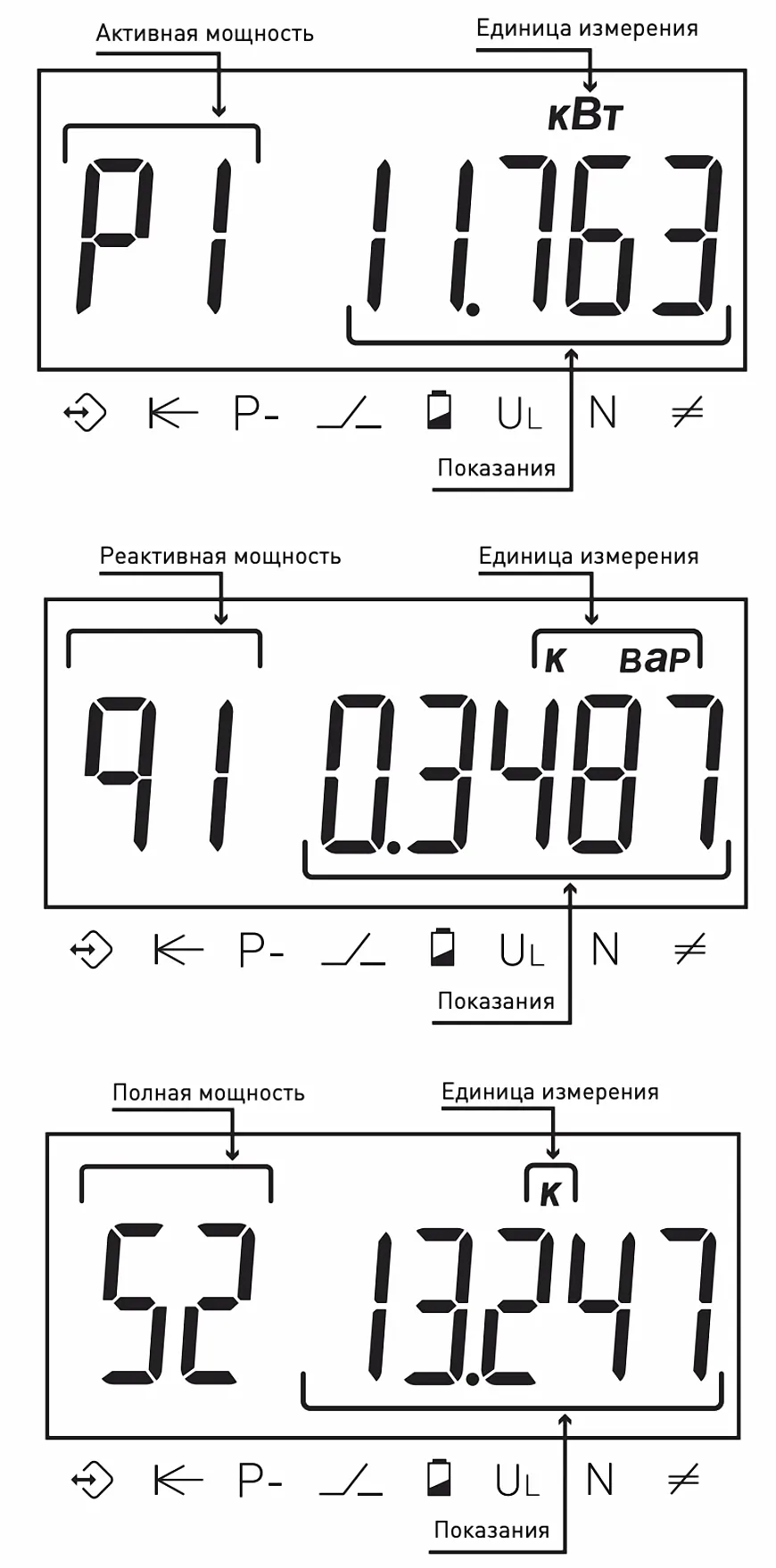

Группа 3. Дополнительные параметры сети
Для перехода в группу 3 нажмите и удерживайте кнопку управления не менее 1 секунды. Для возврата в «группу 1» не трогайте кнопку управления в течение 60 секунд.
В «группе 3» выводятся на дисплей счетчика следующие значения показаний:
- Полная активная мощность
- Реактивная мощность
- Полная мощность
☞ Отображение кадров зависит от настроек счетчика.
