В зависимости от характеристик платиновых термопреобразователей ТС-Б (КТС-Б) выполнять подключение датчика температуры необходимо согласно схемам включения х2, х3, х4, приведенным ниже.
Комплекты термопреобразователей сопротивления платиновых КТС-Б (далее КТС-Б) предназначены для измерения разности температур и значений температур в подающем и обратном трубопроводах системы теплоснабжения. КТС-Б подбираются из термопреобразователей сопротивления (далее ТС-Б) с рабочим диапазоном измеряемых температур от 0 °C до +180 °C.

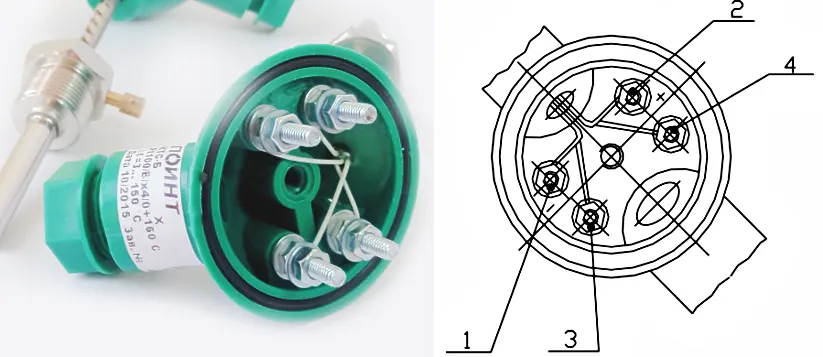

Схемы соединений внутренних проводников
Схемы соединений внутренних проводников ТС-Б с чувствительным элементом (ЧЭ) и их условные обозначения.
Двухпроводная схема включения
Обозначение схемы включения — х2

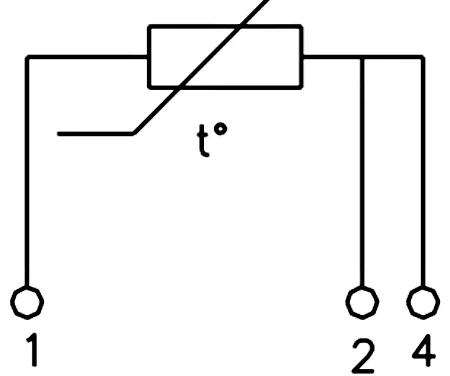

Трехпроводная схема включения
Обозначение схемы включения — х3

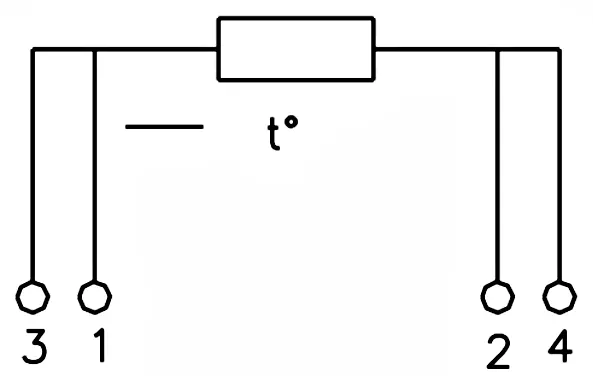

Четырехпроводная схема включения
Обозначение схемы включения — x4
К приборам учета тепловой энергии — тепловычислителям чаще всего датчики температуры подключают по четырехпроводной схеме (х4).
Купить датчики температуры и термопреобразователи сопротивления со скидкой можно по ссылке.
☞ Подробное руководство по эксплуатации термопреобразователей ТС-Б (КТС-Б) читайте здесь.
