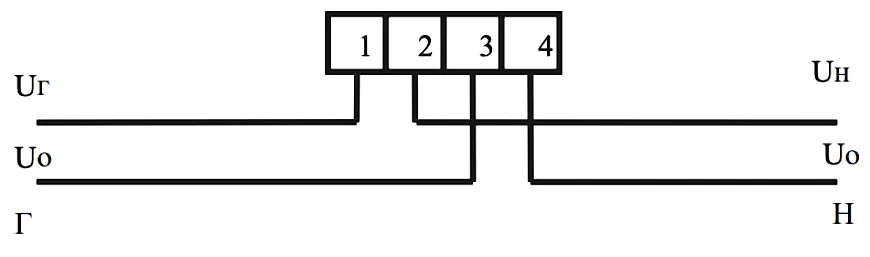

Подключить счетчик СЕ 208 для учета электроэнергии к однофазной сети переменного тока с номинальным напряжением, указанным на панели счетчика. Для этого снять крышку зажимов и подключить подводящие провода, закрепив их в зажимах колодки по схеме включения, нанесенной на крышке зажимов или на лицевой панели или приведенной на рисунке:
При монтаже счетчиков электроэнергии провод (кабель) необходимо очистить от изоляции примерно на величину, указанную в таблице.
| Счетчик с диапазоном тока | Длина зачищаемого участка провода, мм | Диаметр поперечного сечения провода, мм |
|---|---|---|
| 5(10) А | 25 | (1 ÷ 6) |
| 5(60) А | 27 | (1 ÷ 7) |
| 5(100) А | 20 | (1 ÷ 8) |
Порядок установки
Работы по подключению счетчика производить при обесточенной сети!
- Зачищенный участок провода должен быть ровным, без изгибов (при монтаже счетчиков возможно применение наконечников для провода СИП).
- Вставить провод в контактный зажим без перекосов.
- Не допускается попадание в зажим участка провода с изоляцией, а также выступ за пределы колодки оголенного участка.
- Сначала затягивают верхний винт.
- Легким подергиванием провода убеждаются в том, что он зажат.
- Затем затягивают нижний винт.
- После выдержки в несколько минут подтянуть соединение еще раз (рекомендуемый момент затяжки винтов клеммной колодки составляет 2 Н·м.)
