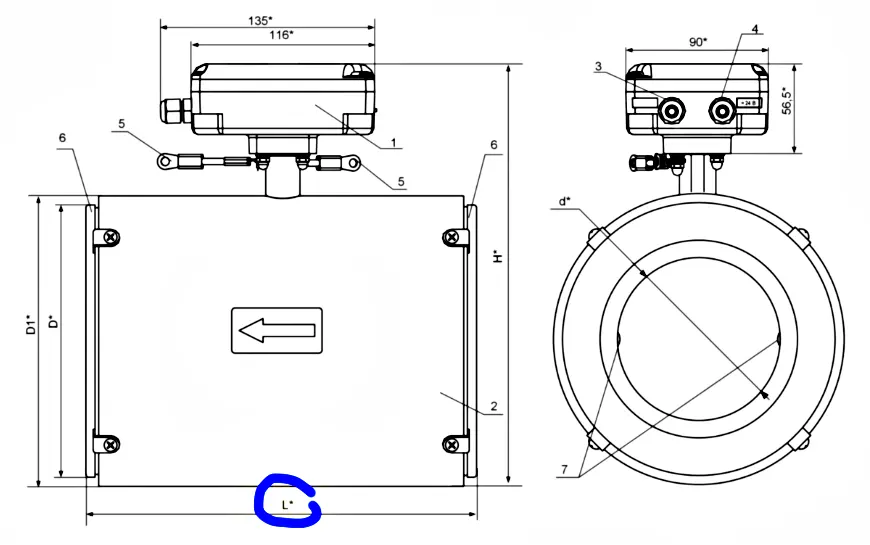

Монтажная длина расходомера Взлет ЭРСВ 540Л Ду150 — 236 мм. Подробные присоединительные и габаритные размеры электромагнитного расходомера смотрите на чертеже и в таблице 1.
- измерительный блок;
- первичный преобразователь расхода;
- гермоввод кабеля связи;
- гермоввод кабеля питания;
- электрические перемычки для соединения корпуса ЭМР с трубопроводом;
- защитные кольца;
- электроды.
Справочные размеры ЭРСВ 540Л Ду150
| DN | d, мм | D, мм | D1, мм | L, мм | H, мм | Масса, не более, кг |
|---|---|---|---|---|---|---|
| 150 | 139 | 202 | 219 | 236 | 316 | 15,6 |
