Как снять показания счетчика электроэнергии CЕ208-C4 с помощью CE901

⎋ Руководство по эксплуатации и порядок снятия показаний однофазного счетчика электроэнергии CE208 с помощью индикаторного устройства СЕ901.

Для снятия показаний со счетчика электроэнергии CE208-C4 (СПОДЭС / DLMS) потребуется устройство считывания СЕ901 (Энергомера).

Счетчик электроэнергии СЕ208 С4 предназначен для измерения активной и реактивной электрической энергии в однофазных цепях переменного тока и организации многотарифного учета электроэнергии. Подробнее здесь.

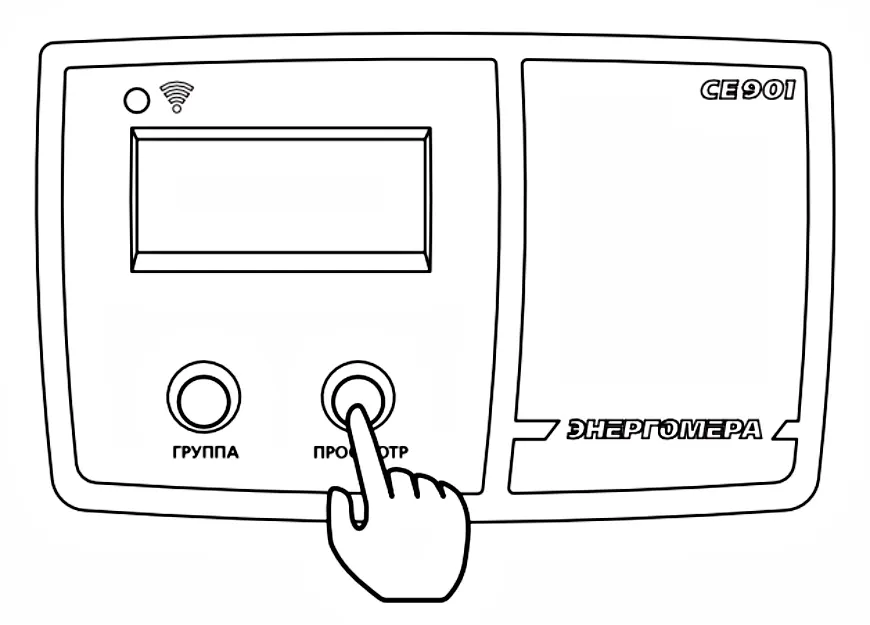

Схема управления устройством считывания счетчиков СЕ901 RU
Схема управления устройством считывания счетчиков СЕ901 RU

Устройство считывания счетчиков СЕ901 RU (пульт) предназначено для дистанционного считывания данных по радиоканалу со счетчиков электрической энергии СЕ303, СЕ301, СЕ208, СЕ201. Подробнее здесь.

Порядок снятия показаний СЕ208 (памятка)

  1. Нажмите на кнопку «ПРОСМОТР» на устройстве СЕ901.
  2. Подождите пока устройство соединится со счетчиком СЕ208 и на экране появится изображение.

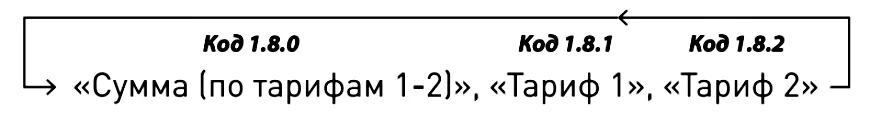

Поменять кадр на ЖКИ можно, повторно нажав кнопку «ПРОСМОТР». Цикл смены и порядок кадров показан на изображении ниже.

Схема цикла смены и порядок кадров устройства считывания СЕ901 RU
Схема цикла смены и порядок кадров устройства считывания СЕ901 RU

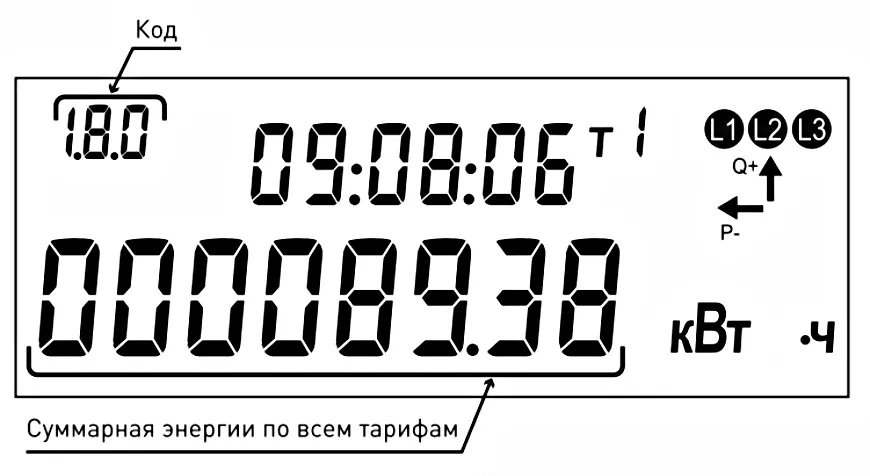

Код 1.8.0 означает, что на экране отображаются показания электроэнергии в сумме по всем тарифам.

Код 1.8.0 показания электроэнергии в сумме по всем тарифам СЕ901 RU
Код 1.8.0 показания электроэнергии в сумме по всем тарифам СЕ901 RU

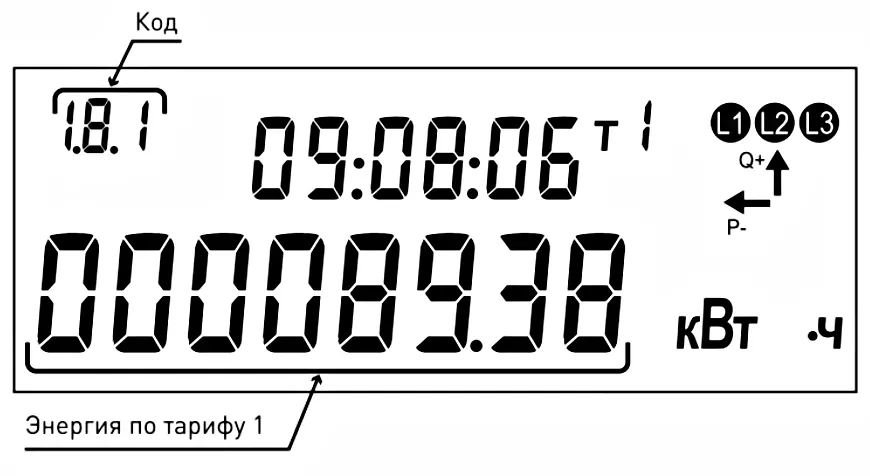

Код 1.8.1 означает, что на экране отображаются показания электроэнергии по тарифу 1.

Код 1.8.1 показания электроэнергии по тарифу 1. СЕ901 RU
Код 1.8.1 показания электроэнергии по тарифу 1. СЕ901 RU

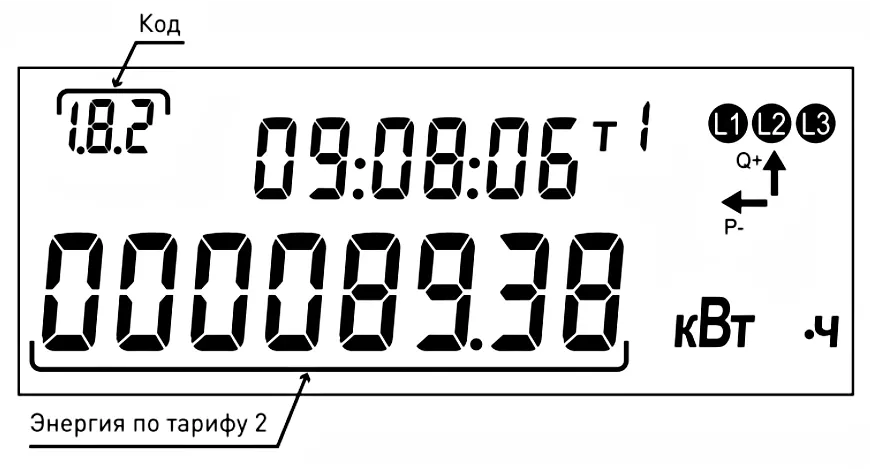

Код 1.8.2 означает, что на экране отображаются показания электроэнергии по тарифу 2.

Код 1.8.2 показания электроэнергии по тарифу 2. СЕ901 RU
Код 1.8.2 показания электроэнергии по тарифу 2. СЕ 901 RU

После снятия показаний, через 60 секунд бездействия устройство переходит в режим энергосбережения. Для выхода из режима нажмите на любую кнопку и дождитесь повторного подключения.
