Счетчик электроэнергии СЕ 208 S7 SMP предназначен для измерения активной и реактивной энергии в прямом (потребляемой) и обратном (генерируемой) направлениях в однофазных цепях переменного тока, организации многотарифного учета электроэнергии, измерения и ведения массивов параметров однофазной сети, а также передачи данных, по интерфейсам связи в составе АИИС КУЭ.
Условные обозначения и индикация на дисплее ЖКИ
Схема условных обозначений, индикация параметров, значения показаний и внешний вид дисплея ЖКИ однофазного счетчика электроэнергии СЕ208 S7 SMP (Энергомера):
На дисплей ЖКИ счетчика электроэнергии СЕ 208 (модификации S7 SMP) выводятся следующие данные и индикации:
- Индикатор разряда батареи
- OBIS коды отображаемой информации
- Значение параметра
- Группы данных
- Тарифная программа
- Действующий тариф
- Направление учета
- Статус связи
- Индикация неправильного пароля
- Сбой
- Вскрытие клеммной крышки, корпуса
- Магниты
- Дифференциальный ток
- Отключение реле 1, 2
- Наличие фаз (только для трёхфазных счетчиков)
- Уровень активной мощности
- Размерность вводимых величин
ЖКИ используется для отображения измеренных и накопленных величин, вспомогательных параметров и сообщений. Для удобства просмотра вся индицируемая информация разделена на отдельные группы. Каждая группа может содержать различное число параметров. Просмотр осуществляется пользователем с помощью кнопок (ручной режим) или автоматически в циклическом режиме.
В счетчике имеются три световых индикатора, работающих с частотой основного передающего устройства. Верхний световой индикатор отображает наличие сети, средний – активную энергию, нижний – реактивную энергию.
Больше информации в руководстве по эксплуатации счетчика электроэнергии СЕ208 S7 SMP → подробнее
Порядок снятия показаний СЕ 208 S7 SMP (памятка)
Счетчик СЕ 208 S7 SMP ведет учет по тарифам, согласно заданным параметрам тарификации и времени встроенных часов. Текущий тариф индицируется в правом-верхнем углу экрана ЖКИ.
Отображение текущего тарифа имеет формат «TX», где «X» – номер тарифа (от 1 до 8). При просмотре параметров активная энергия, потребленная от момента изготовления, индицируется OBIS кодом «1.2.0», тарифная –обозначением «(1-4).8. (0-8)», где:
- (1-4) – тип энергии
- (0-8) – номер тарифа
Просмотр информации возможен как в ручном, так и в автоматическом режимах. В автоматическом режиме просмотр информации производится в соответствии с заданным списком параметров.
В ручном режиме возможен просмотр всех параметров, распределенных пользователем по восьми группам.
Через 1 минуту после последнего нажатия любой из кнопок (при просмотре параметров в ручном режиме) счетчик продолжит смену индикации в автоматическом режиме.

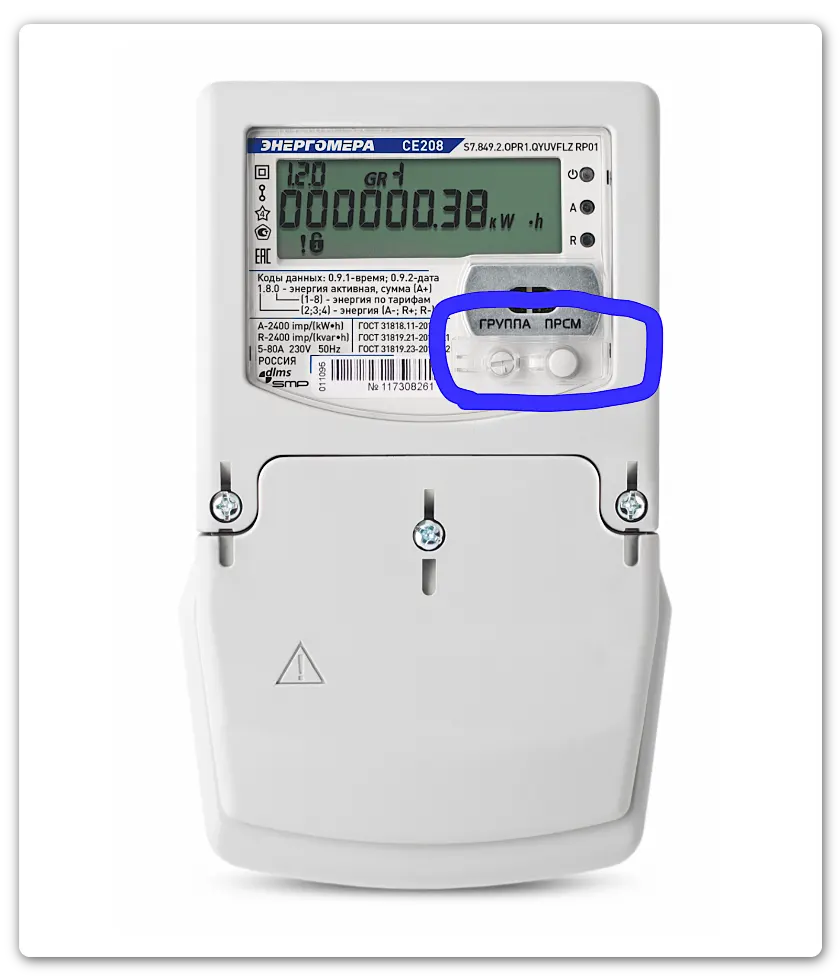

Просмотр информации в ручном режиме осуществляется с помощью кнопок «ГРУППА» и «ПРСМ» (см. Изображение 1). Кнопкой «ГРУППА» переключаются группы кадров, кнопкой «ПРСМ» кадры внутри группы.
Так же кнопкой «ГРУППА» осуществляется включение реле управления нагрузкой, если оно настроено на включение в «ручном» режиме.
Чтобы снять и передать показания (в ручном режиме) нажмите кнопку «ГРУППА» и переключайте кнопкой «ПРСМ» кадры внутри этой группы.

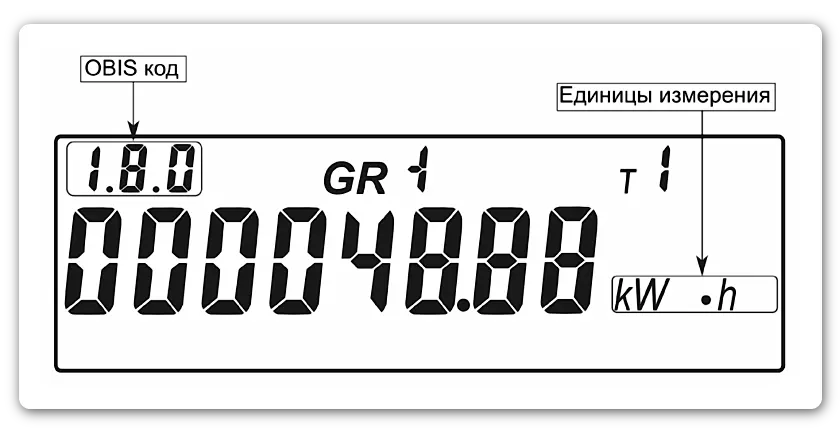

«OBIS код 1.8.0» означает, что на экране отображаются показания электроэнергии, накопленные нарастающим итогом суммарно по всем тарифам в киловатт-часах.

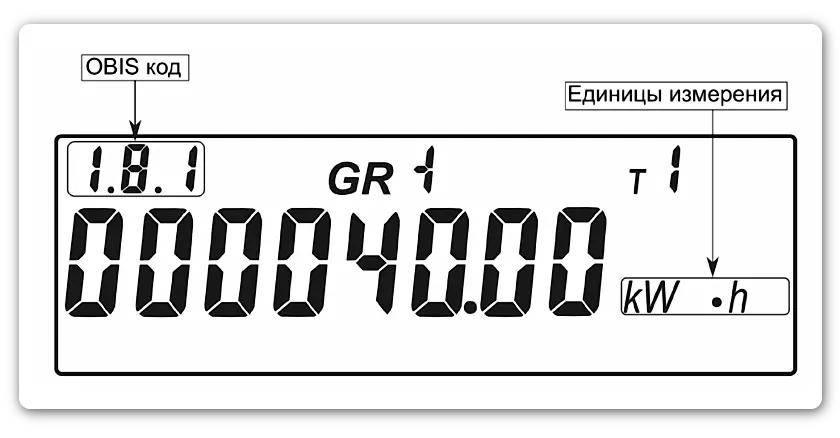

«OBIS код 1.8.1» означает, что на экране отображаются показания электроэнергии нарастающим итогом по тарифу 1 в киловатт-часах.

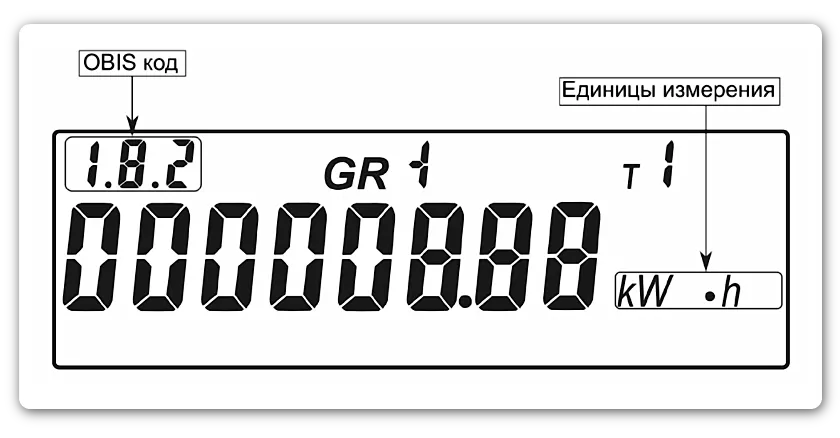

«OBIS код 1.8.2» означает, что на экране отображаются показания электроэнергии нарастающим итогом по тарифу 2 в киловатт-часах.
Эта информация оказалась полезной?Обычно для начисления оплаты за потребленную электроэнергию управляющая или энергосбытовая компании просят передать либо суммарные (цифры на первом кадре, все цифры слева от разделительной точки) или показания по каждому тарифу (кадры с индикацией 1.8.1 или 1.8.2). Тарифное разделение применяют для учета расхода электроэнергии в дневное и ночное время.
