Счетчик электроэнергии СЕ 307 предназначен для измерения активной и реактивной электрической энергии в трехфазных цепях переменного тока и организации многотарифного учета электроэнергии. Давайте рассмотрим порядок визуального снятия показаний с прибора учета электрической энергии СЕ 307 (модели R34 / S35).

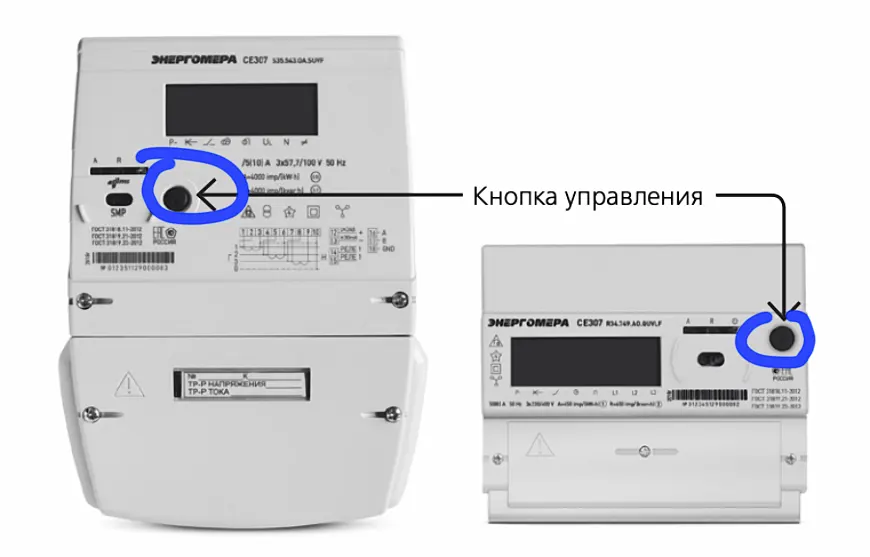

Управление счетчиком
- Краткое нажатие (менее 1 с) – переключение кадров.
- Длительное нажатие (более 1 с) – переключение групп.
Условные обозначени, индикации, параметры вывода показаний на дисплее счетчика CE307 описаны в >> статье.
Порядок снятия показаний СЕ 307 (памятка)
После снятия показаний, через 60 секунд бездействия, потухнет подсветка ЖКИ. Для включения подсветки нажмите кнопку управления.
Группа 1. Накопление энергии.
Автоматически отображаются показания данной группы. Для перехода к следующем кадру кратковременно нажмите кнопку управления.
В «группе 1» выводятся на дисплей прибора следующие показания:

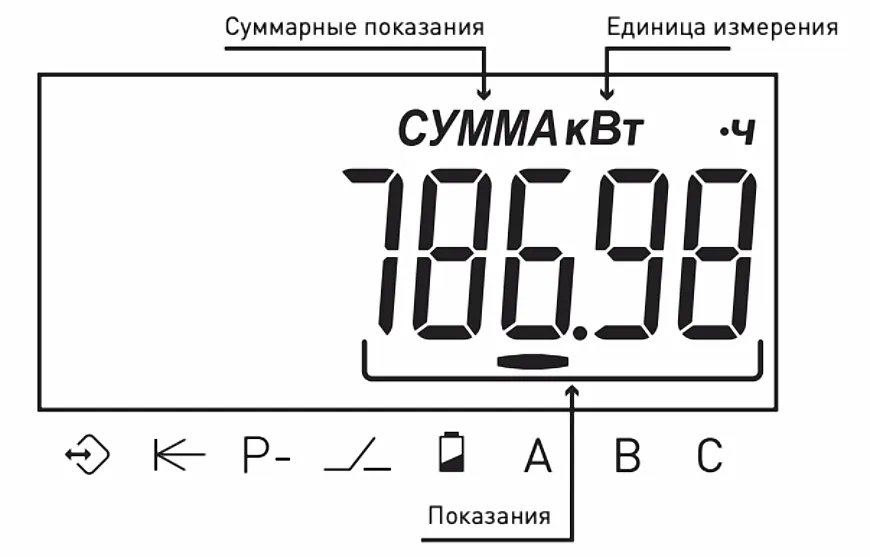

- Суммарные показания

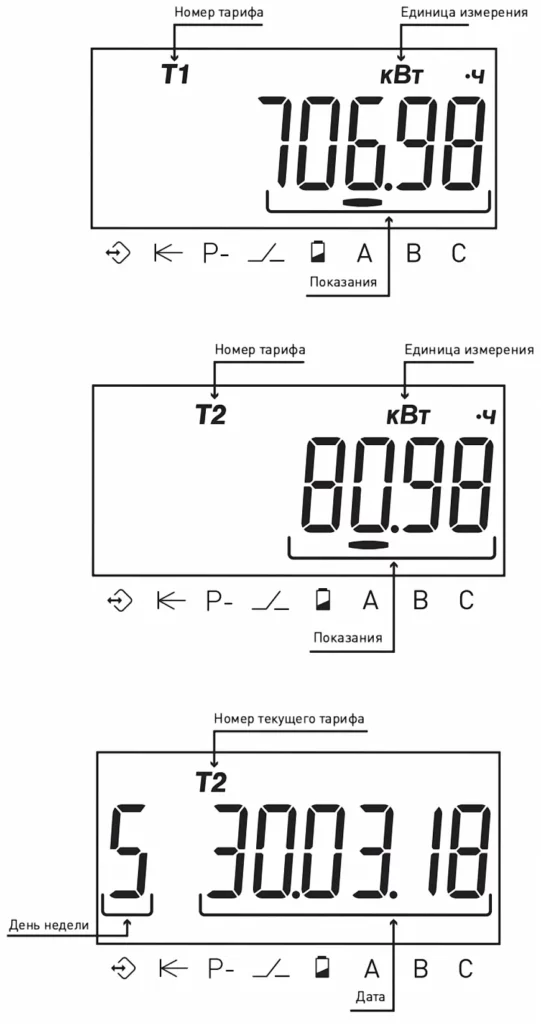

- Показания по тарифам Т1 и Т2
- День недели и Дата
- Время
Группа 2. Параметры сети
Для перехода в «группу 2» нажмите и удерживайте кнопку управления не менее 2 секунд.
В «группе 2» выводятся на дисплей СЕ 307 следующие показания:

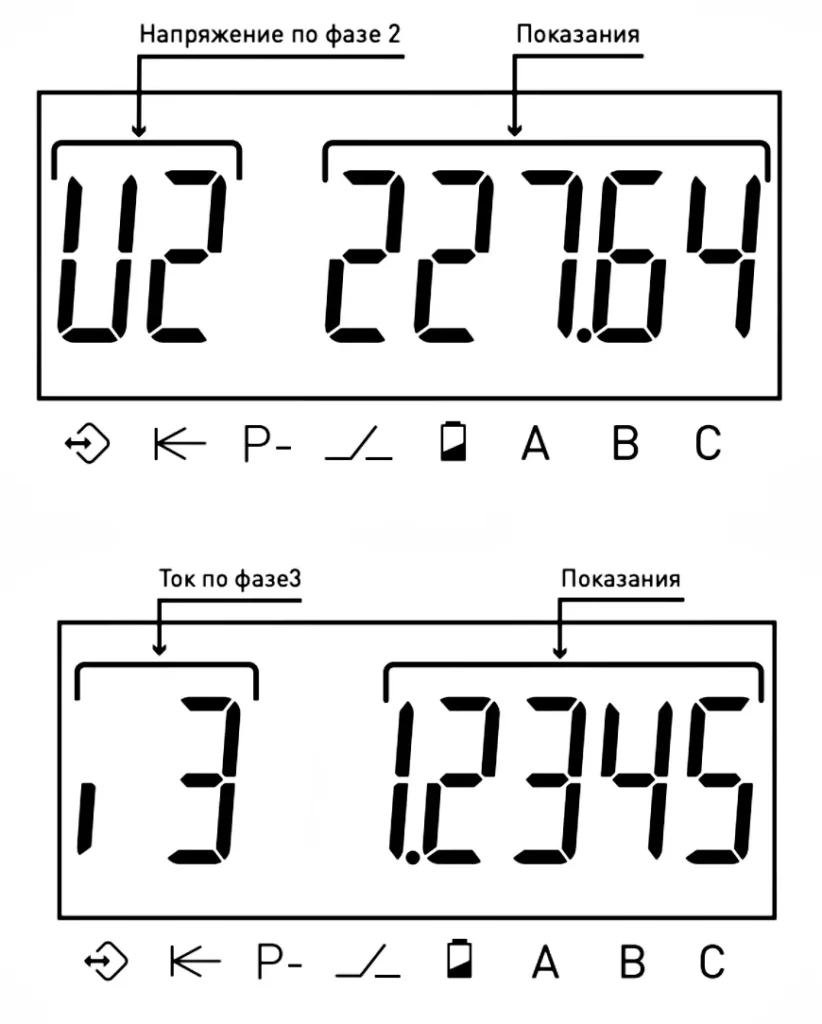

- Напряжение по фазе 2
- Ток по фазе 3
Группа 3. Дополнительные параметры сети
Для перехода в «группу 3» нажмите и удерживайте кнопку управления не менее 2 секунд. Для возврата в «группу 1» не трогайте кнопку управления в течении 60 секунд.
В «группе 3» выводятся на дисплей счетчика следующие значения показаний:
- Полная активная мощность
- Реактивная мощность по фазе 3
- Полная мощность по фазе 1
