Как подключить счетчик СЕ 101.R5.1 Энергомера

⎋ Схема включения счетчика СЕ 101 R5 (Энергомера) и инструкция по подключению к сети питания.

Подключение счетчика СЕ 101 типа R5.1 (Энергомера) следует производить в соответствии со схемой, изображенной на крышке зажимов или лицевой панели прибора и на рисунке:

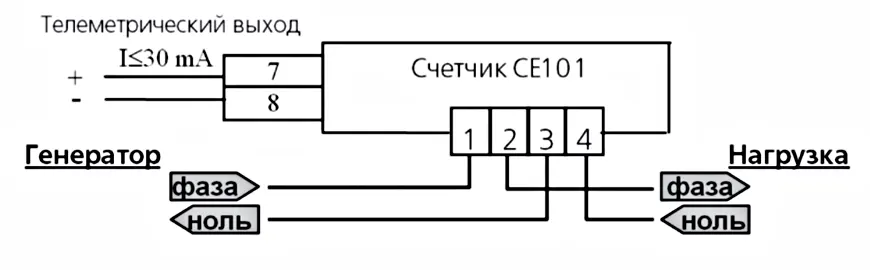

Маркировка схемы включения подключения однофазного счетчика СЕ 101 R5.1
Маркировка схемы включения (подключения) однофазного счетчика СЕ 101 R5.1

Рекомендации по подключению СЕ 101 R5.1

При монтаже счетчиков СЕ 101 R5.1 провод (кабель) необходимо очистить от изоляции на длину 17 мм. Вставить провод в контактный зажим без перекосов.

Не допускается попадание в зажим участка провода с изоляцией, а также выступ за пределы колодки оголенного участка.

Сначала затягивают верхний винт. Легким подергиванием провода убеждаются в том, что он зажат. Затем затягивают нижний винт. После выдержки в несколько минут подтянуть соединение еще раз.

Диаметр подключаемых к счетчику количества электроэнергии проводов выбирается в зависимости от величины максимального тока нагрузки в соответствии с требованиями ПУЭ (1÷6) мм.

Далее следует подать питание на счетчик. При подключении нагрузки на счетном механизме должны меняться показания.

Наличие на счетном механизме показаний является следствием поверки счетчика на предприятии-изготовителе, а не свидетельством его износа или эксплуатации. Подробнее здесь.

Больше информации о счетчике СЕ 101 R5.1 в руководстве по эксплуатации
