Чтобы подключить счетчик электроэнергии СЕ 207 (Энергомера) для учета электроэнергии к однофазной сети переменного тока с номинальным напряжением нужно снять клеммную крышку и подключить подводящие провода, закрепив их в зажимах колодки по схеме включения, нанесенной на клеммной крышке или на лицевой панели.

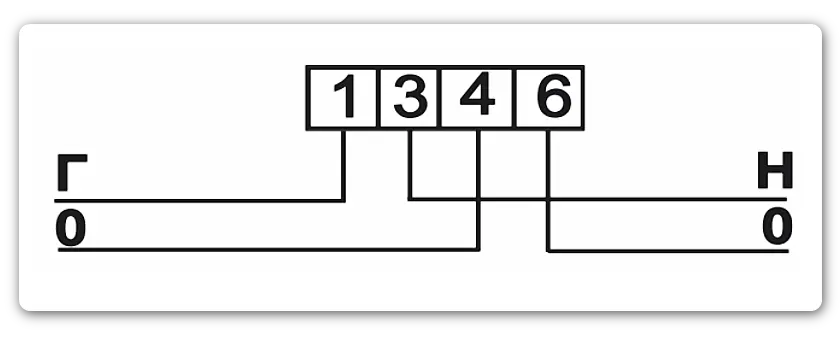

Схема включения счетчика приведена на рисунке ниже:
При монтаже счетчиков провод (кабель) необходимо очистить от изоляции примерно на величину, указанную в таблице 1.
| Счетчик с диапазоном тока | Длина зачищаемого участка провода, мм | Диаметр поперечного сечения провода *, мм |
|---|---|---|
| 5(60) А | 27 | (1 ÷ 7) |
| 5(80) А | 20 | (1 ÷ 8) |
Указан диапазон диаметра провода исходя из условия возможности его подсоединения к колодке счетчика. Требуемое сечение (и, следовательно, диаметр) провода выбирается в зависимости от величины максимального тока.
Зачищенный участок провода должен быть ровным, без изгибов. Вставить провод в контактный зажим без перекосов. Не допускается попадание в зажим участка провода с изоляцией, а также выступ за пределы колодки оголенного участка. Сначала затягивают верхний винт.
Легким подергиванием провода убеждаются в том, что он зажат. Затем затягивают нижний винт. После выдержки в несколько минут подтянуть соединение еще раз. Рекомендуемый момент затяжки винтов клеммной колодки составляет 2 Н·м. Диаметр, подключаемых к счетчику проводов, указан в таблице 1.

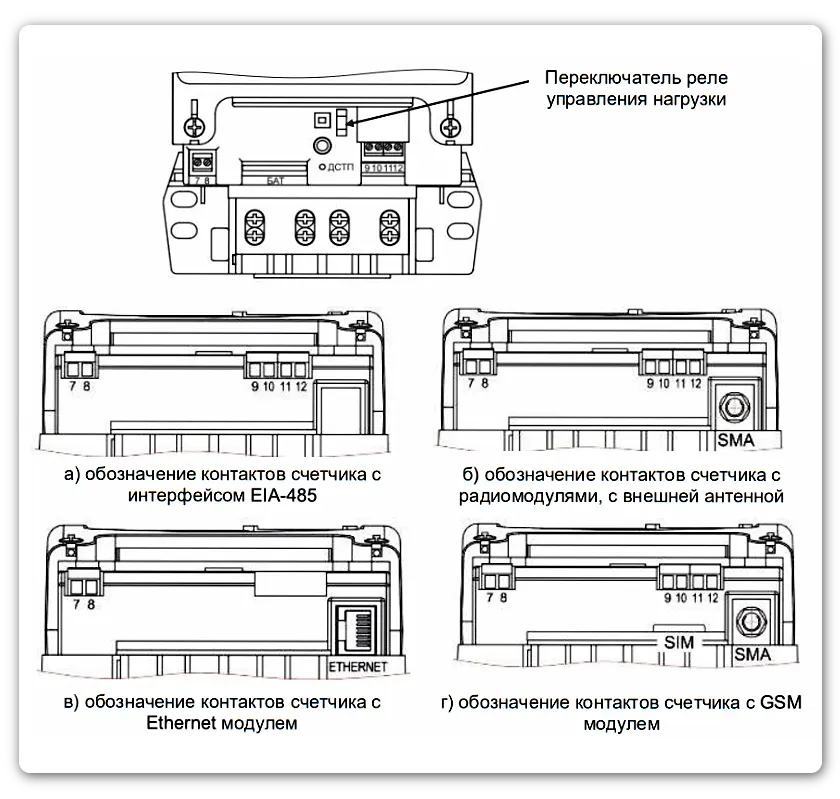

Обозначение контактов счетчика СЕ 207
- контакт 7 – контакт «+» импульсного выхода TM1
- контакт 8 — контакт «-» импульсного выхода TM1
- контакт 9* – «А» контакт интерфейса EIA-485
- контакт 10* – «В» контакт интерфейса EIA-485
- контакт 11* – «общий» контакт интерфейса EIA-485 «GND»
- контакт 12* – не используется
Контакты 9, 10, 11, 12 — только в исполнениях счетчика СЕ207 с интерфейсом EIA-485
