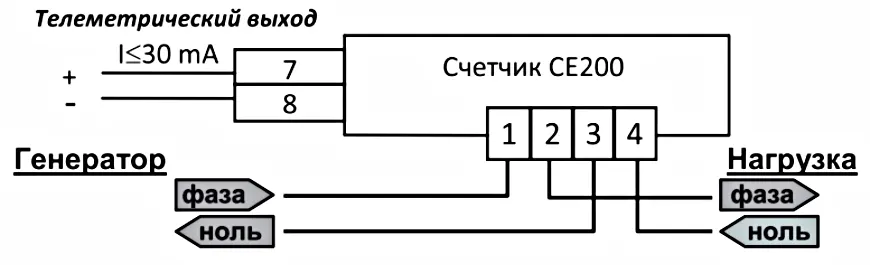

Подключение счетчика электроэнергии CE 200 (исполнения R5.1) следует производить в соответствии со схемой, изображенной на крышке колодки зажимов и на рисунке:
Рекомендации по подключению СЕ 200 R5.1
При монтаже счетчиков CE 200 (исполнения R5.1) каждый провод необходимо очистить от изоляции на длину 17 мм. Вставить провод в контактный зажим без перекосов.
Не допускается попадание в зажим участка провода с изоляцией, а также выступ за пределы колодки оголенного участка.
Поочередно затягивают верхний и нижний винт. Легким подергиванием провода убеждаются в том, что он зажат. После выдержки в несколько минут подтянуть соединение еще раз. Диаметр подключаемых к счетчику проводов (1÷6) мм.
При подключении питания и нагрузки индикаторный светодиод должен мигать с частотой (постоянная счетчика 1600 имп./(кВт•ч)), счетный механизм менять показания.
Наличие на счетном механизме показаний является следствием поверки счетчика на предприятии-изготовителе, а не свидетельством его износа. Подробнее здесь.
