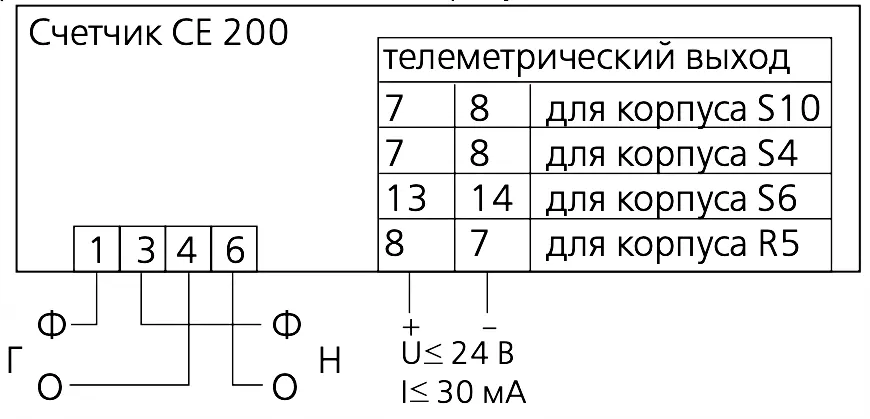

Подключение счетчика электроэнергии CE 200 (исполнения R5, S6) следует производить в соответствии со схемой, изображенной на крышке колодки зажимов и на рисунке:
Счетчик электроэнергии однофазный CE200 (исполнения R5, R5.1, S6) — однофазный 2-х элементный электросчетчик серии «СЕ». Устанавливается на din-рейку. Предназначен для измерения активной энергии в однофазных цепях переменного тока. Максимальная защита от манипуляций с подключением.
Рекомендации по подключению СЕ 200
При монтаже счетчиков провод (кабель) необходимо очистить от изоляции на длину 27 мм. Зачищенный участок провода должен быть ровным, без изгибов. Открутить оба винта каждого зажима клеммной колодки до получения возможности вставить провод в клеммный зажим. Вставить провод в контактный зажим без перекосов.
Не допускается попадание в зажим участка провода с изоляцией, а также выступ за пределы колодки оголенного участка.
Сначала затягивают верхний винт. Легким подергиванием провода убеждаются в том, что он зажат. Затем затягивают нижний винт. После выдержки в несколько минут подтянуть соединение еще раз.
Диаметр подключаемых к счетчику проводов выбирается в зависимости от величины максимального тока нагрузки в соответствии с требованиями ПУЭ (1÷8) мм.
Далее подать питание на счетчик электроэнергии. При подключении нагрузки на счетном механизме должны меняться показания.
Наличие на отсчетном устройстве показаний является следствием поверки счетчика на предприятии-изготовителе, а не свидетельством его износа или эксплуатации. Подробнее здесь.
При подаче напряжения на счетчик происходит включение светодиода «Сеть /1600 imp/kW•h» (для исполнения 5 (60) А) или «Сеть/800 imp/kW•h» (для исполнения 10 (100)А). При подключении нагрузки данный световой индикатор должен мигать.
