Перед установкой счетчика СЕ102М (Энергомера) на объект необходимо изменить заводские установки, если они не удовлетворяют потребителя. Для этого следует подать номинальное напряжение на счетчик и через оптический порт или интерфейс перепрограммировать счетчик с помощью технологического ПО.
Работа со счетчиком через интерфейсы связи может производиться с применением программного обеспечения «AdminTools»
Доступ к параметрам и данным со стороны интерфейсов связи защищен паролем и пломбируемой кнопкой. Возможно включение алгоритма защиты передачи пароля по интерфейсу. Метрологические и заводские параметры имеют аппаратную защиту и их изменение невозможно без вскрытия корпуса счетчика.
С целью предотвращения несанкционированного доступа к программируемым параметрам счетчика через интерфейсы связи перед установкой счетчика на объект рекомендуется сменить установленный на заводе пароль.
Схемы подключения

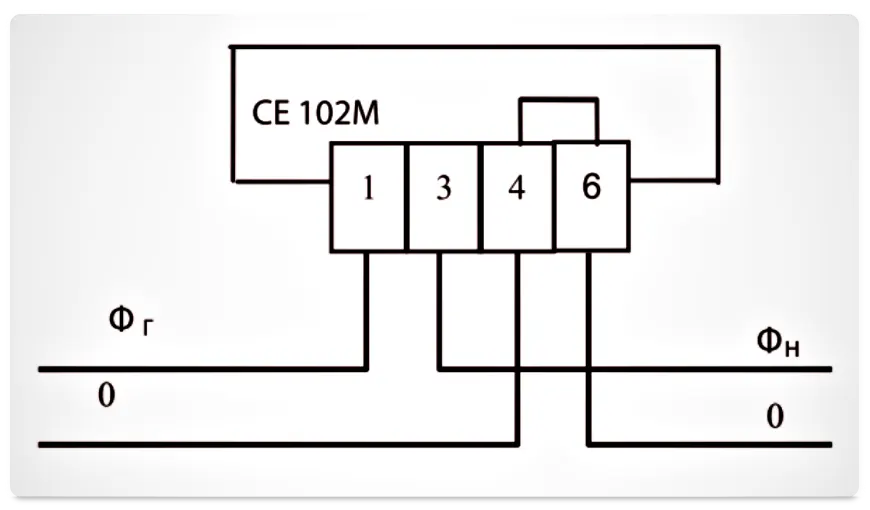

Подключить счетчик электроэнергии СЕ102М для учета электроэнергии к сети переменного тока с номинальным напряжением, указанным на панели счетчика. Для этого снять крышку зажимов и подключить подводящие провода, закрепив их в зажимах в соответствии со схемой, приведенной на крышке или указанной на Изображении 1.
Работы по подключению счетчика производить при обесточенной сети!
Включить сетевое напряжение и убедиться, что счетчик включился (запустился тест ЖКИ: – в течение 2 секунд на ЖКИ включены все сегменты и затем отображает текущую информацию).
Схема включения счетчика в систему АИИС КУЭ
В случае необходимости включения счетчика в систему АИИС КУЭ подсоединить сигнальные провода к телеметрическим или интерфейсным выходам в соответствии со схемами подключения.
Обозначение контактов зажимов

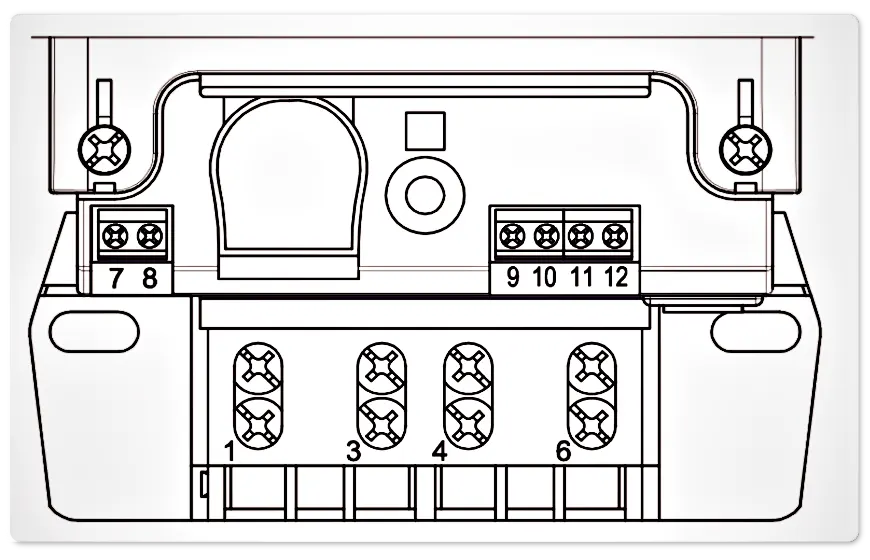

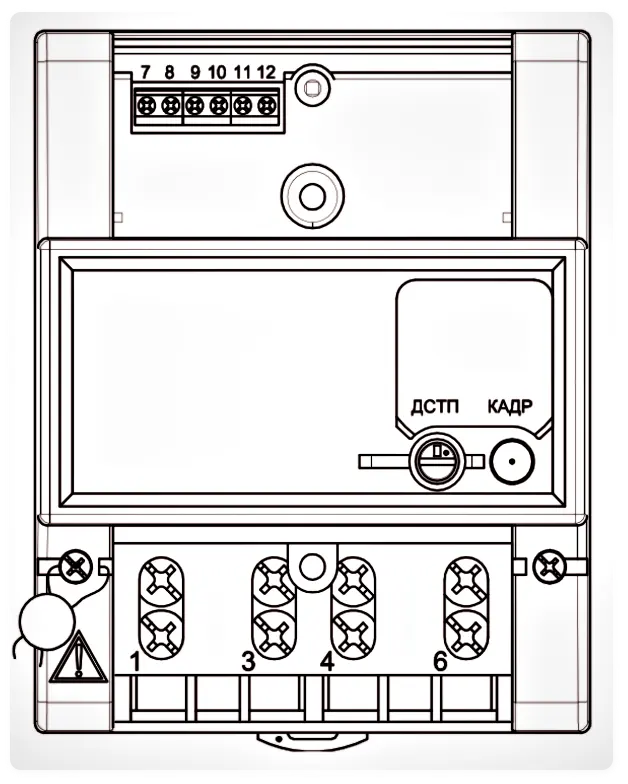

Нумерация контактов для подключения импульсного выхода и интерфейса приведена на Изображение 2 и Изображение 3.
Подключение импульсного выхода

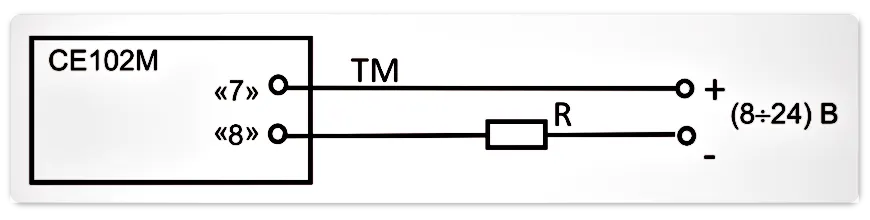

Для обеспечения функционирования импульсного выхода необходимо подать питающее напряжение постоянного тока по схеме, приведенной на Изображение 4.
Величина электрического сопротивления R в цепи нагрузки импульсного выхода определяется по формуле:
R = (U - 2,0)/0,01где U – напряжение питания выхода, В.

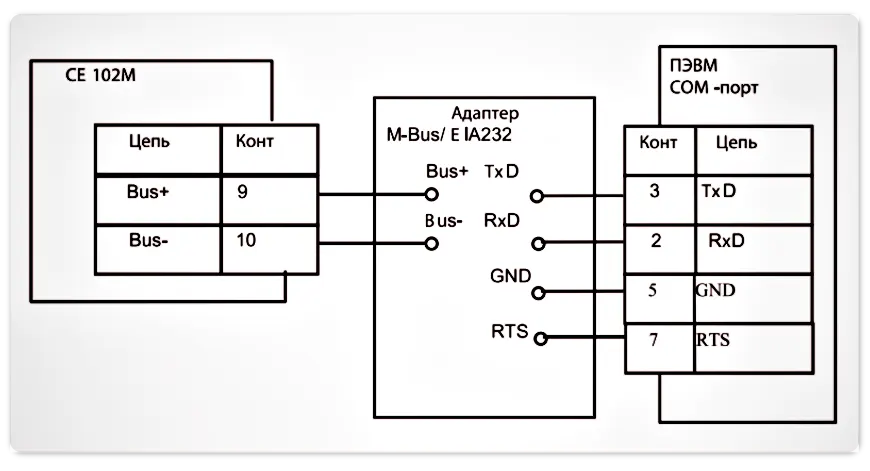

Подключение интерфейса M-Bus
Счетчик СЕ 102М имеет оптический порт или интерфейс EIA485 или интерфейс М-Bus, или оптический порт с интерфейсом EIA485 или оптический порт, с интерфейсом M-Bus.
Электросчетчик СЕ102М обеспечивает возможность считывания через интерфейсы связи архивных данных и измеряемых параметров, а также считывание/запись программируемых параметров.
