Как подключить преобразователь давления к ВКТ-9

Кроме преобразователя расхода и датчиков температуры рассмотрим подключение преобразователей давления (ПД) к тепловычислителю ВКТ-9-01.

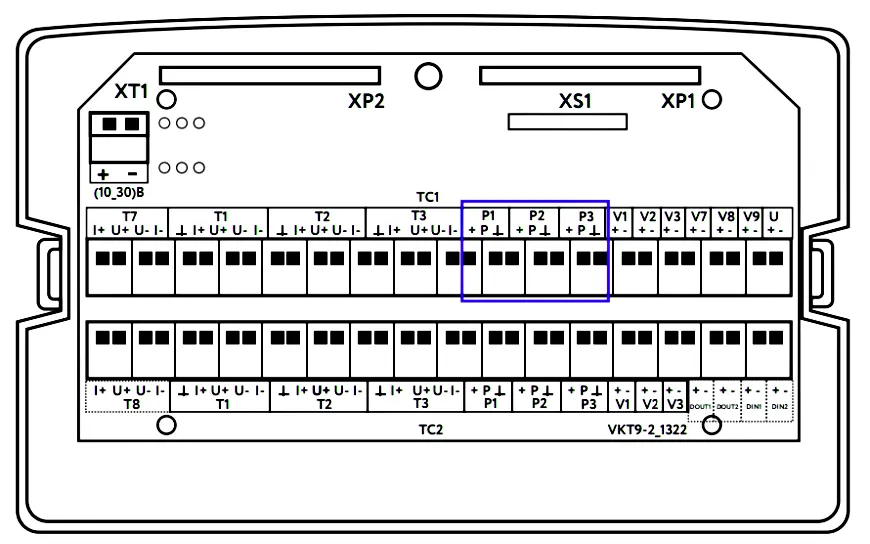

Преобразователи давления подключаются на колодки P1, P2, P3 тепловычислителя (контакты обозначены “+”, “⊥” и “P”), где обычно:

• P1 – подающий трубопровод
• P2 – обратный трубопровод
• P3 – трубопровод подпитки (рисунок 1).

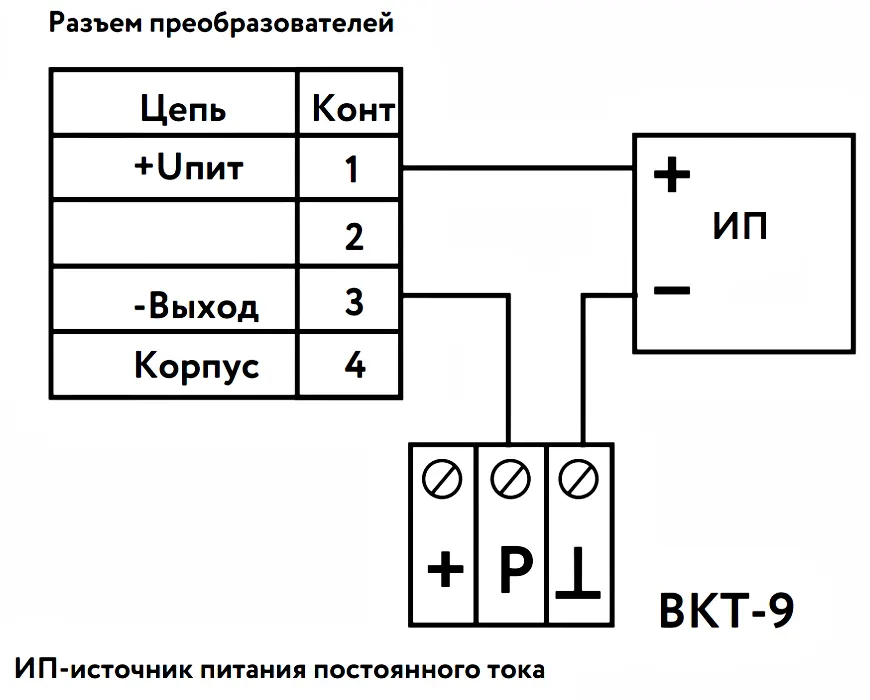

Преобразователи давления имеют собственные блоки питания (закупаются отдельно) напряжением от 9 до 24В. Упрощенную схему подключения можно посмотреть на рисунке 2.

Если в тепловычислителе установлен сетевой модуль питания (доп. опция при заказе), то можно сэкономить на блоках питания ПД, их можно не использовать.

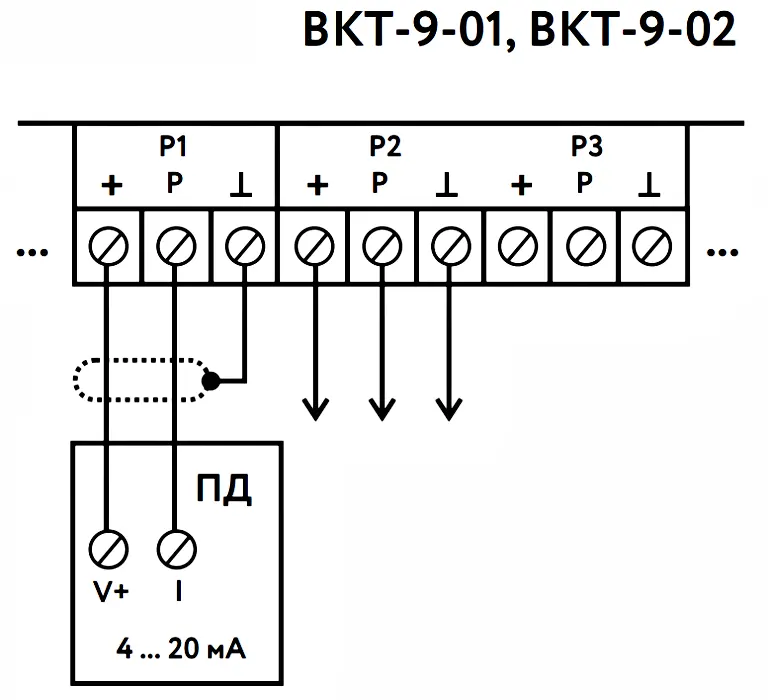

В этом случае преобразователи давления питаются от вычислителя ВКТ9. Упрощенная схема подключения ПД к ВКТ-9 с модулем питания представлена на рисунке 3.

Длина линий связи до 300 м, пример провода для подключения: ШВВП 2х0,5.

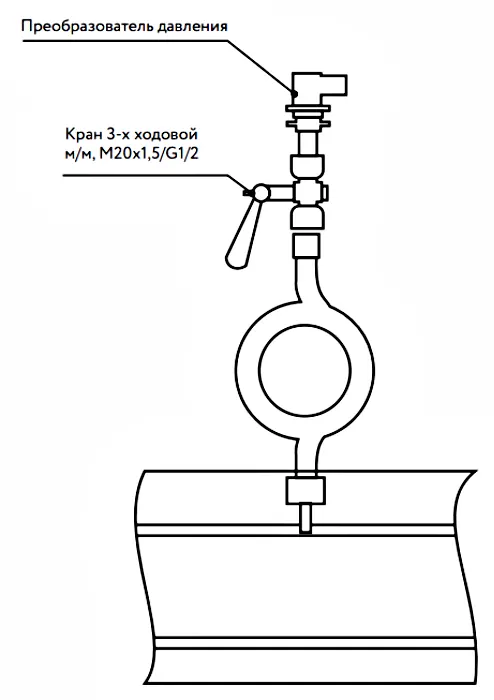

Датчик давления монтируется в трубопровод через отборное устройство (прямая или петлевая трубка), которое можно посмотреть на рисунке 4.
