Как подключить преобразователь расхода к ВКТ-9

⎋ Особенности и схема подключения преобразователя расхода (водосчетчика) к тепловычислителю ВКТ-9 (Теплоком).

Рассмотрим подключение к тепловычислителю ВКТ-9 преобразователя расхода (ПР) или водосчетчика на примере расходомера ПРЭМ.

К любому каналу V вычислителя ВКТ-9 допускается подключать ПР с активным выходом или ПР с пассивным выходом.

Чтобы электромагнитный расходомер работал, после монтажа на трубопровод, нужно его запитать от переменной сети 220В через блок питания постоянного напряжения 12 В. Также используя провод, необходимо провести сигнальную линию от ПРЭМ к винтовому клеммнику ВКТ-9 контакты:

  • V1 — обычно подающий трубопровод,
  • V2 — обратный трубопровод,
  • V3 — может служить трубопроводом подпитки

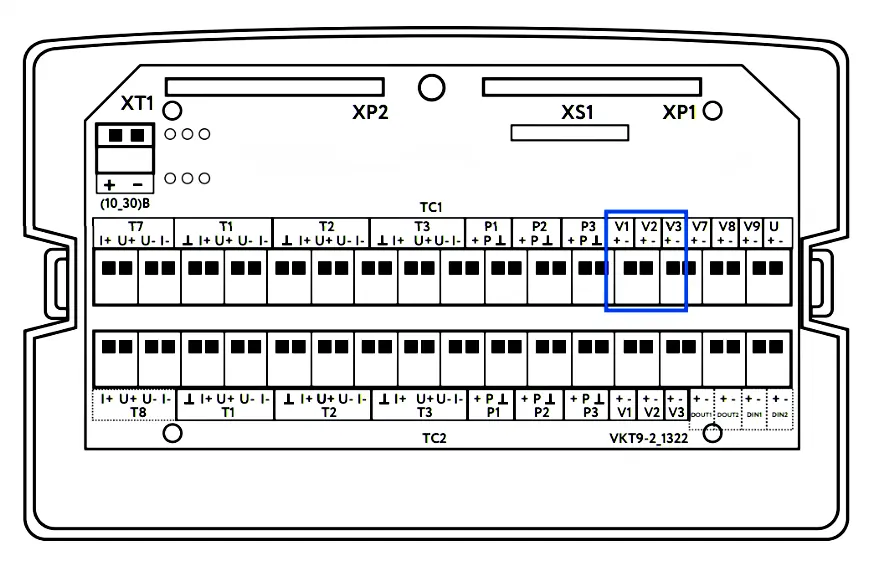

Клеммные колодки для подключения контактов преобразователей расхода в ВКТ-9
Рисунок 1. Клеммные колодки для подключения контактов преобразователей расхода в ВКТ-9 (Схема)

Длина линий связи до 500 м, длина линий питания зависит от сечения провода. Пример провода для подключения линий связи и питания: ШВВП 2х0,5

Купить тепловычислитель ВКТ-9 и другое оборудование Теплоком со скидкой можно по ссылке.

☞ Подробное руководство по монтажу и подключению расходомера ПРЭМ к вычислителю ВКТ-9 смотрите здесь (для ПРЭМ) и здесь (для ВКТ-9).
