После перевода тепловычислителя ВКТ-9 из режима “Работа” в режим “Настройка” необходимо запрограммировать прибор учета тепла. Рассмотрим пошаговую инструкцию по настройке и конфигурированию ВКТ-9.
Проверка даты и времени
Проверьте дату и время, указанные на ЖК дисплее прибора, и при необходимости скорректируйте: п.3 «Настройка» → п.1 «Часы».
Установка единиц измерения
Установите единицу измерений тепловой энергии: п.3 «Настройка» → п.5 «Общие» → «Единица измерения тепловой энергии» п.1 Ед.изм.тепл. → «Гкал»:
- Выберите текущее время года: переходим в п.7 «Лето/зима», в качестве примера установите «Зима».
- В п.8 «Холодная вода» выберите «Канал txв», установите значение «Договорное»
- В п.9 установите единицу измерения давления: «МПа»
Выбор схемы измерения
Установите схему измерения п.3.«Настройка», п6.«ТС1»
п.1. «Схема зимняя» → «Номер схемы».
Для рассматриваемой системы отопления номер схемы измерения – 2.1 (номер и принадлежность схем подробно описаны в РЭ ВКТ-9 разделе «Схемы измерения и расчетные формулы»).
Настройка датчиков и преобразователей
п.3 «Настройка», п.4. «Датчики»
настройка расходомеров (V1, V2)
п.1 «Канал V», -1.ТС1.V1
В тепловычислителе за единицу измерения веса импульса принимается «л/имп». Значение веса импульса расходомера нужно привести в соответствие с тепловычислителем. Вес имульса расходомера указан в его паспорте. Если размерность веса импульса по паспорту отлична от «л/имп», то необходимо перевести вес импульса в размерность «л/имп».
Так как в рассматриваемом примере два расходомера, устанавливаем значение веса импульса в обоих каналах V1 и V2.
Настройка канала T (температура)
— НСХ термосопротивления (преобразователь температуры)
п.2 «Канал t», -1.ТС1.t1
В паспорте преобразователя температуры указано значение параметра НСХ (номинальная статическая характеристика), это значение необходимо записать в тепловычислитель. Например, одна из самых распространенных НСХ – «Pt100».
Настройка канала P (преобразователь давления P1, P2)
Датчик, ток датчика
п.3 «Канал P», -1.ТС1.P1
В пункте «Датчик» укажем значение верхней границы давления (размерность – МПа), эти данные указаны в паспорте преобразователя давления (например, 1,6МПа). Программируем два канала P1 и P2.
Аналогично для каждого канала P1, P2 укажем значение тока датчика, которое тоже имеется в паспорте преобразователя давления (например, 4-20мА).
Нештатные ситуации
Иногда при эксплуатации ВКТ-9 могут возникнуть нештатные ситуации (НС). Чтобы избежать некорректного расчета количества тепловой энергии, в тепловычислителе можно настроить определенную реакцию на случай НС.
Например, произошел обрыв сигнальной линии от расходомера. В этом случае, при условии наличия указанной настройки, ВКТ-9 подставит договорное значение расхода. Все реакции на НС должны быть согласованы с Теплоснабжающей организацией и занесены в шаблон настроек тепловычислителя.
В нашем примере рекомендуется оставить реакции на НС как заданные по умолчанию. Более подробно возможности настройки реакций на НС можно рассмотреть в руководстве по эксплуатации вычислителя ВКТ-9.
На этом настройка тепловычислителя ВКТ-9 закончена. Но прежде чем закрыть прибор, необходимо:
- Провести операцию «Сброс архива», для этого необходимо перейти в п.4 «Сервис» → п. 9 «Сброс» и выбрать «Сброс архива».
- Перевести прибор в режим «Работа», вытащить джампер J1.

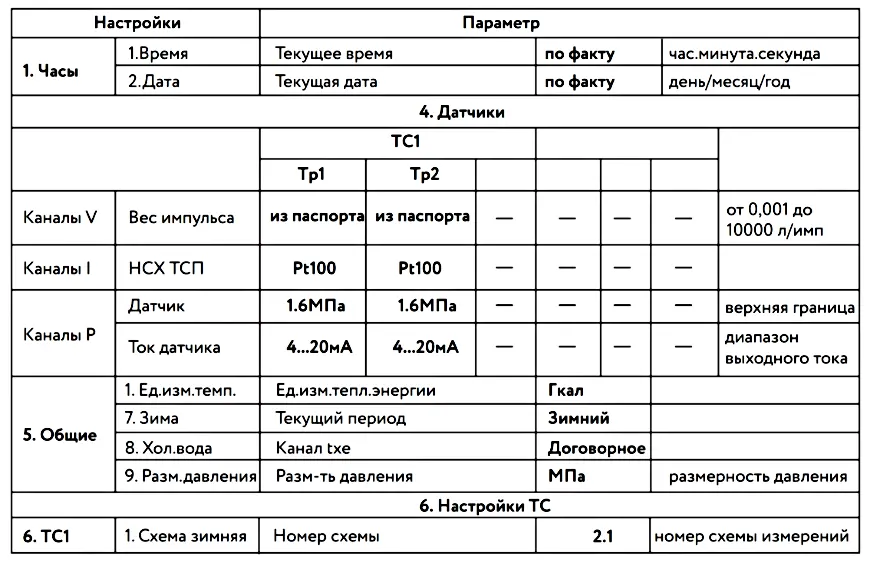

В результате прибор имеет следующую настройку параметров описанную в таблице:
