Как заменить батарейку тепловычислителя СПТ 941.20

Замена батареи тепловычислителя СПТ 941.20 должна быть произведена в течение месяца после возникновения диагностического сообщения «ДС00». Конструкция тепловычислителя позволяет производить замену батареи непосредственно на узле учета тепловой энергии (УУТЭ).

На время замены батареи допускается отключать ответные части разъемов, затрудняющие доступ к зажимам выводов батареи.

Купить тепловычислитель СПТ и другое оборудование ЛОГИКА со скидкой и доставкой можно по ссылке.

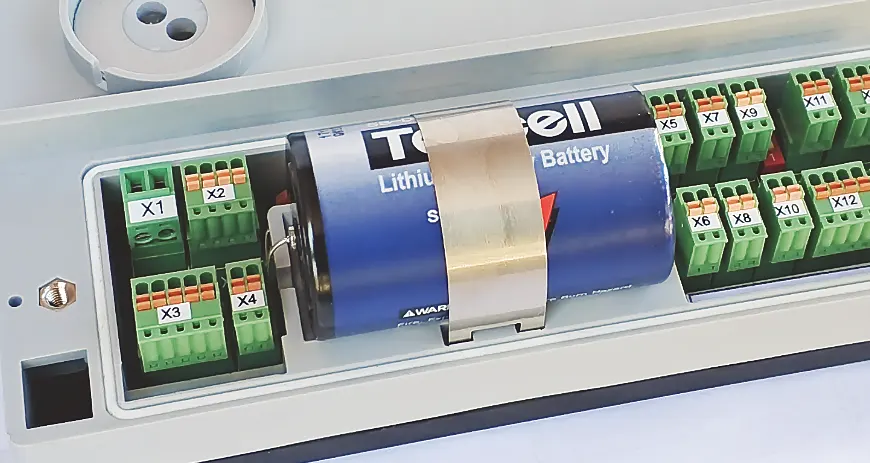

В качестве элемента питания СПТ 941.20 используется литиевая батарея с напряжением 3,6 В типа LS33600.

Для замены батареи СПТ 941.20 следует выполнить следующие операции:

1. открыть крышку монтажного отсека;
2. отключить от тепловычислителя ответные части разъемов «Х1», «Х2», «Х5»;
3. установить переключатель защиты данных в нижнее положение;
4. снять скобу, крепящую батарею;
5. с помощью тонкой шлицевой отвертки ослабить крепления зажима выводов батареи и вынуть батарею;
6. тем же способом ослабить крепления зажима и соблюдая полярность зажать выводы новой батарейки СПТ 941.20;
7. закрепить скобу, крепящую батарею;
8. подключить ответные части разъемов «Х1», «Х2», «Х5», отключенные ранее;
9. проверить и при необходимости установить текущие дату и время;
10. выполнить команду «НОВЫЙ РАЗДЕЛ»;
11. установить переключатель защиты в верхнее положение;
12. закрыть монтажный отсек.
