Как заменить батарейку тепловычислителя СПТ 940

Замена батарейки тепловычислителя СПТ 940 должна быть произведена в течение месяца после возникновения диагностического сообщения «ДС00». Конструкция тепловычислителя позволяет производить замену батареи непосредственно на узле учета.

На время замены батареи допускается отключать ответные части разъемов, затрудняющие доступ к зажимам выводов батареи.

Купить тепловычислитель СПТ и другое оборудование ЛОГИКА со скидкой и доставкой можно по ссылке.

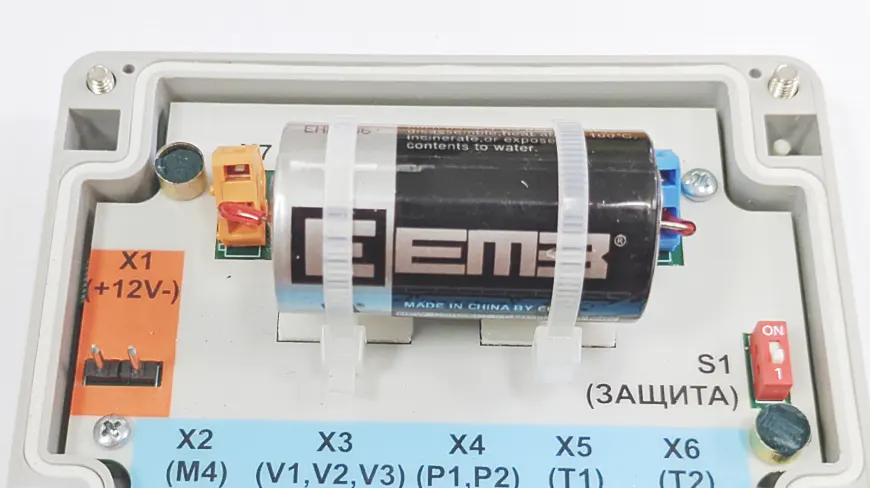

В качестве элемента питания используется литиевая батарея с напряжением 3,6 В типоразмера «С» с аксиальными выводами.

В качестве элементов механического крепления используется хомут-стяжка 3,6×120 мм, белый нейлон (2 шт.), далее хомут.

Для замены батарейки СПТ 940 следует выполнить следующие операции:

1. открыть крышку монтажного отсека;
2. отключить от тепловычислителя ответную часть разъема «Х1» (допускается отключать ответные части других разъемов);
3. установить переключатель защиты данных в нижнее положение;
4. обрезать и снять хомуты, крепящие батарею;
5. с помощью тонкой шлицевой отвертки ослабить крепления зажима выводов батареи и вынуть батарею;
6. тем же способом ослабить крепления зажима и соблюдая полярность зажать выводы новой батареи;
7. закрепить в опорных площадках и затянуть хомуты;
8. обрезать нерабочую часть хомутов;
9. подключить ответные части разъемов, отключенные ранее;
10. проверить и при необходимости установить текущие дату и время;
11. выполнить команду «НОВЫЙ РАЗДЕЛ»;
12. установить переключатель защиты в верхнее положение;
13. закрыть монтажный отсек.
