Существует множество обстоятельств, в силу которых значения измеряемых параметров, а также режимов функционирования тепловычислителя СПТ 940 (Логика) и внешнего оборудования могут лежать вне определенных пределов.
Эти события диагностируются по заданным критериям, а по результатам диагностики тепловычислитель может формировать диагностическое сообщение (ДС), которое будет отображаться в разделе текущих параметров, а также фиксироваться в архивах.
Возникновение тех или иных событий может повлиять на вычислительные процедуры. Любое из событий тепловычислитель может отнести к нештатным ситуациям (НС), если такая реакция предусмотрена при назначении параметра «АНС».
При наличии хотя бы одного события, расцениваемого как нештатная ситуация (НС) изменяется порядок интегрирования счетчиков времени «Тш» и «Тн».

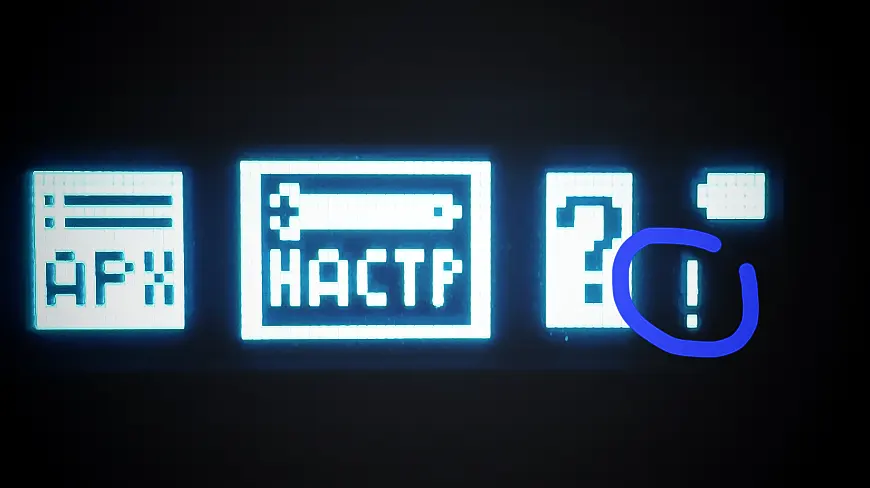

В течение всего времени, пока имеет место хотя бы одна нештатная ситуация на дисплее это сопровождается характерным миганием символа «!» в правой нижней четверти дисплея.
Купить тепловычислитель СПТ и другое оборудование ЛОГИКА со скидкой и доставкой можно по ссылке.
Перечень диагностических сообщений и коды ошибок (НС)
Ниже приведен полный перечень диагностических сообщений. Для их устранения, возможно, требуется вмешательство обслуживающего персонала.
| Номер НС/ДС | Краткое описание |
|---|---|
| 00 | Разряд батареи (Uб < 3,2 В). Следует в течение месяца заменить батарею |
| 01 | Отсутствие напряжения на разъеме «X1» тепловычислителя СПТ940 |
| 02 | Разность температур между подающим и обратным трубопроводами менее трех градусов (dt<3°C) |
| 03 | Значение контролируемого параметра, определяемого КУ1 вне диапазона УН1…УВ1 |
| 04 | Значение контролируемого параметра, определяемого КУ2 вне диапазона УН2…УВ2 |
| 05 | Значение контролируемого параметра, определяемого КУ3 вне диапазона УН3…УВ3 |
| 06 | Значение контролируемого параметра, определяемого КУ4 вне диапазона УН4…УВ4 |
| 07 | Значение контролируемого параметра, определяемого КУ5 вне диапазона УН5…УВ5 |
| 08 | Параметр P1 вне диапазона 0…1,03*ВП1 |
| 09 | Параметр P2 вне диапазона 0…1,03*ВП2 |
| 10 | Параметр t1 вне диапазона 0…176 °C |
| 11 | Параметр t2 вне диапазона 0…176 °C |
| 12 | Расход через ВС1 выше верхнего предела диапазона измерений (G1>Gв1) |
| 13 | Ненулевой расход через ВС1 ниже нижнего предела диапазона измерений (0<G1<Gн1) |
| 14 | Расход через ВС2 выше верхнего предела диапазона измерений (G2>Gв2) |
| 15 | Ненулевой расход через ВС2 ниже нижнего предела диапазона (0<G2<Gн2) |
| 16 | Расход через ВС3 выше верхнего предела диапазона измерений (G3>Gв3) |
| 17 | Ненулевой расход через ВС3 ниже нижнего предела диапазона (0<G3<Gн3) |
| 18 | Диагностика отрицательного значения разности часовых масс теплоносителя (М1ч–М2ч), выходящего за допустимые пределы, т.е. при (М1ч–М2ч)<(–НМ)*М1ч. Событие фиксируется по окончании часа и заносится в архив для схем 0, 2, 4 и 8. Весь следующий час диагностическое сообщение активно в текущих параметрах |
| 19 | Значение разности часовых масс (М1ч–М2ч) находится в пределах (-НМ)*М1ч <(М1ч–М2ч)< 0. Событие фиксируется по окончании часа и заносится в архив для схем 0, 2, 4 или 8. Весь следующий час диагностическое сообщение активно в текущих параметрах. |
| 20 | Значение разности часовых масс (М1ч–М2ч) находится в пределах 0<(М1ч–М2ч)< НМ*М1ч. Фиксируется по окончании часа и заносится в архив для схем 0, 2, 4 или 8. Весь следующий час диагностическое сообщение активно в текущих параметрах |
| 21 | Некорректное задание температурного графика. |
| 22 | Текущее значение температуры по обратному трубопроводу выше чем значение температуры, вычисленное по заданному температурному графику. |
| 23 | Сигнал «длительное состояние замкнуто» входа «ВС1» |
| 24 | Сигнал «длительное состояние замкнуто» входа «ВС2» |
| 25 | Сигнал «длительное состояние замкнуто» входа «ВС3» |
